7 trinn for å måle DC med et multimeter
1. Utfør mekanisk nullstilling;
2. Velg riktig rekkeviddegir;
3. Når du bruker multimeterstrømblokken for å måle strømmen, bør multimeteret kobles i serie i quilttestkretsen, fordi bare seriekoblingen kan gjøre at strømmen flyter gjennom amperemeteret lik strømmen til grenen som testes. Ved måling bør grenen som testes kobles fra. Koble de røde og svarte testledningene til multimeteret i serie mellom de to frakoblede punktene, og vær spesielt oppmerksom på at amperemeteret ikke kan kobles parallelt i quilttestkretsen. Å gjøre det er veldig farlig, og det er lett å brenne multimeteret;
4. Vær oppmerksom på polariteten til den målte elektrisiteten;
5. Riktig bruk av skalaer og avlesninger;
6. Når 2,5A-området for likestrøm er valgt, skal den røde pennen på multimeteret settes inn i 2,5A-målekontakten, og rekkeviddebryteren kan plasseres på et hvilket som helst område av likestrømområdet;
7. Hvis DC-strømmen målt av dynen er større enn 2,5A, kan 2,5A-blokken utvides til 5A-blokk; metoden er veldig enkel, brukeren kan koble en 0.24 ohm plugg mellom "2.5A"-kontakten og den svarte testledningskontakten Resistor, slik at giret blir et 5A strømgir, det tilkoblede {{11 }}.24A motstand skal være en trådviklet motstand på 2W eller mer, hvis strømmen er for liten vil den brenne ut.
Multimeter komposisjon struktur
1. Pekermåler
Det er et magnetoelektrisk DC-amperemeter med høy følsomhet, og de viktigste ytelsesindikatorene til multimeteret avhenger i utgangspunktet av ytelsen til målerhodet. Følsomheten til målerhodet refererer til likestrømsverdien som strømmer gjennom målerhodet når pekeren på målerhodet avbøyes i full skala. Jo mindre verdi, desto høyere er følsomheten til målerhodet. Jo større indre motstand ved måling av spenning, jo bedre ytelse. Det er fire skalamerker på målerhodet, og deres funksjoner er som følger:
① (fra topp til bunn) er merket med R eller Ω, som indikerer motstandsverdien. Når bryteren er i ohm-blokken, les denne skalalinjen.
② Merket med ∽ og VA, som indikerer AC, DC spenning og DC strømverdi, når overføringsbryteren er i AC, DC spenning eller DC strøm posisjon, og området er i en annen posisjon enn AC 10V, les denne skalalinjen .
③Den er merket med 10V, som indikerer AC-spenningsverdien på 10V. Når bryteren er i AC- og DC-spenningsområdet og området er AC 10V, les denne skalalinjen.
④ merket med dB, som indikerer lydnivået.

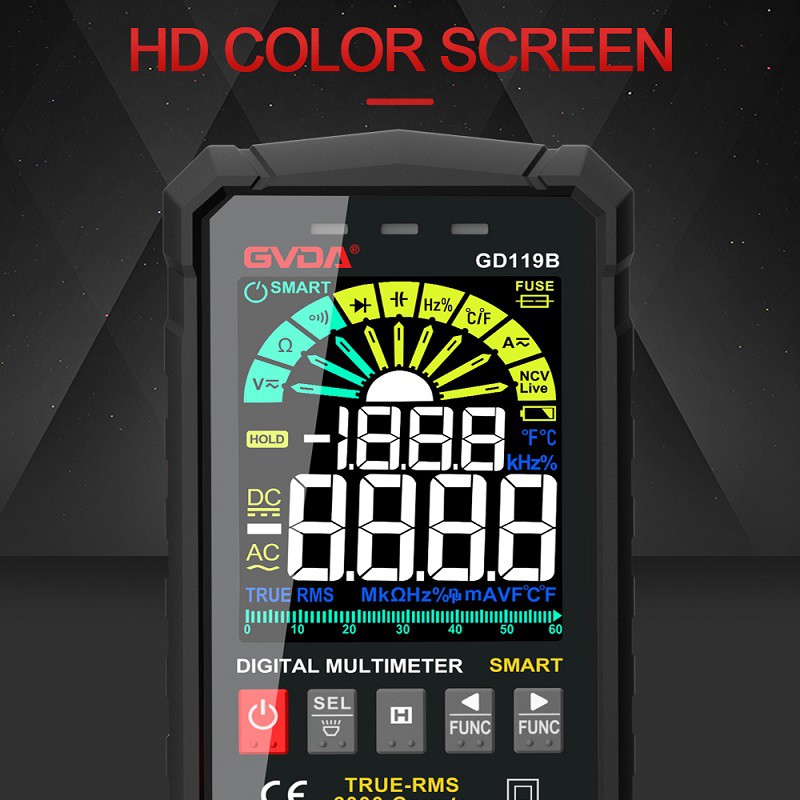

2. Digital header
Hodet til et digitalt multimeter er vanligvis sammensatt av en A/D (analog/digital) konverteringsbrikke perifer komponent flytende krystallskjerm. Nøyaktigheten til multimeteret påvirkes av hodet. 1/2 siffer DMM, 4 1/2 siffer DMM, osv. Vanlig brukte brikker er ICL7106 (3.5-siffer LCD manuell rekke klassiske brikke, etterfølgende versjoner er 7106A, 7106B, 7206, 7240, etc. .), ICL7129 (4 og en halv LCD manuell rekke klassisk brikke), ICL7107 (3.5-siffer LED manuell rekke klassisk brikke).
