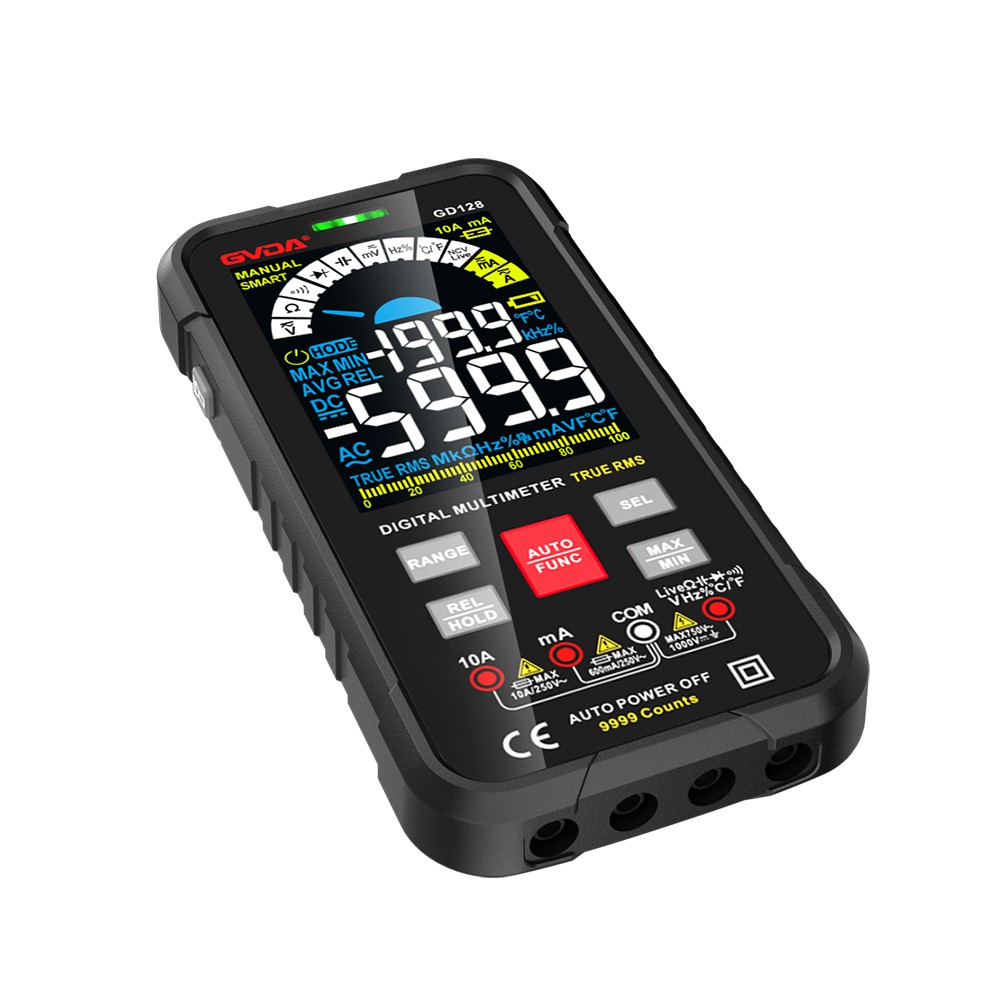

Hvordan et multimeter kan brukes til å teste komponentkvalitet og kretsfunksjon
1. Induktanstype, for eksempel 220V-enden av en krafttransformator med en effekt på 1W til 500W, DC-motstanden er vanligvis mellom flere K Ω og flere titalls Ω, og jo høyere wattstyrke, jo lavere motstand. Spolemotstanden til det elektromagnetiske reléet er omtrent innenfor dette området; I tillegg har transformatorene som brukes i brytermodus strømforsyninger relativt lav DC-motstand, vanligvis fra noen få tideler til flere titalls ohm. Jo høyere effekt og frekvens, desto lavere DC-motstand. Og likestrømsmotstanden til små ferdige induktorer er også innenfor dette området.
Fellestrekket ved induktansmåling er at testresultatene er de samme uavhengig av om de måles forover, bakover eller ved hjelp av et hvilket som helst gir på en peker eller digitalmåler.
2. Måling av halvlederenheter: Ved måling av dioder er forovermotstanden vanligvis mellom noen få Ω og flere hundre Ω, og testresultatene kan variere avhengig av måler og gir. Og den motsatte motstanden vil være veldig stor, vanligvis mellom flere megabyte og ∞, men germaniumrøret vil være mindre, vanligvis over flere hundre K Ω. Hvis du bruker en pekermåler Rx10K for å måle en diode med en spenningsreguleringsverdi under 9V, er det normalt at både forover- og bakovermotstanden er svært lav. Ved måling av NPN- eller PNP-transistorer kan b, c og e forstås som to dioder koblet sammen, og kan måles ved hjelp av metoden ovenfor. For målere med dedikerte transistorgir kan dette giret brukes til direkte måling.
3. Måling av kapasitans
For digitale målere kan kapasitansmåling brukes direkte. Hvis det er en pekermåler, kan kondensatorer over 100 μ F måles i Rx1- eller R × 10-modus, og kondensatorer under 100 μF kan måles i Rx1K- eller Rx10K-modus. Det er bedre for pekeren å gå tilbake til origo etter svinging (jo større kapasitet, jo større svingning), ellers vil det oppstå lekkasje eller bytte ut sonden for ny testing, fordi lekkasjen av elektrolytiske kondensatorer vil øke når omvendt spenning påføres . For kondensatorer som nettopp er fjernet fra kretsen, må de utlades og måles for å forhindre skade på multimeteret.
4. Grov måling av integrerte kretser
Det bør være en god integrert krets som referanse for dette. Sammenlign og kontroller motstanden forover og bakover til alle to ben separat. Hvis det er en betydelig forskjell i motstand mellom visse pinner sammenlignet med en god integrert krets, kan det foreløpig fastslås at den integrerte kretsen har blitt skadet.
måling på nett
Online måling hører til live måling. Det første trinnet i å gjøre denne jobben er å forstå den normale spenningen eller strømmen til det målte punktet. Det er best å bruke en digital måler med høy intern motstand ved måling av spenning for å redusere innvirkningen på arbeidsstatusen til den testede kretsen, ellers vil påliteligheten til testdataene bli sterkt redusert. Online spenningsmåling er et viktig middel for å bestemme kvaliteten på kretser eller komponenter.
Ved måling av strøm bør det testede punktet kobles fra med strømmen av, et multimeter skal kobles i serie, og giret bør settes til en posisjon litt høyere enn strømmen til det testede punktet. Deretter kan testen utføres med strømmen på.
Til slutt bør det bemerkes at personsikkerhet bør tas i betraktning ved måling på nett dersom kretsen har en spenning over 36V. Vær også oppmerksom på nøyaktigheten til sonden og unngå å kortslutte den testede kretsen.
