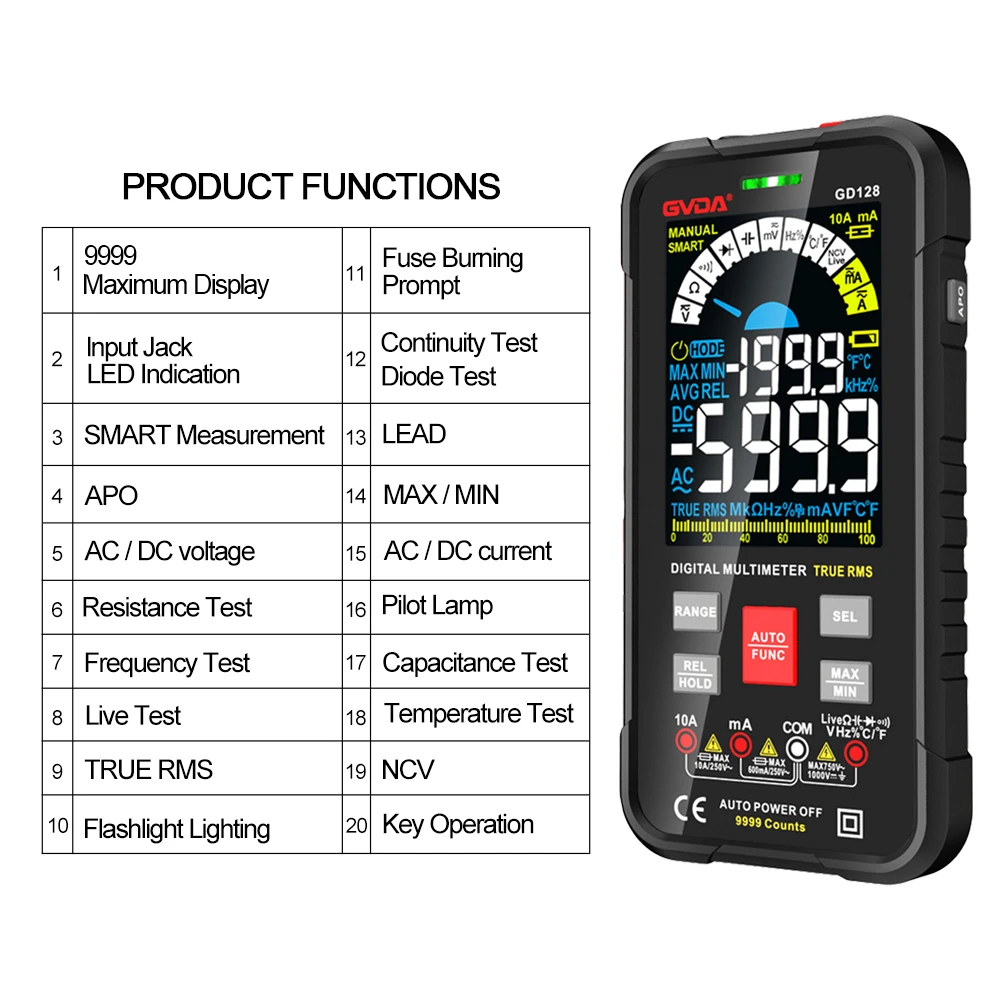

Feilsøking av multimeter trinn og forholdsregler
(1) vri området til den testede måleren til det laveste nivået av likespenning;
(2) Mål om driftsspenningen til A/D -omformeren er normal. I henhold til modellen til A/D -omformeren som ble brukt i tabellen, tilsvarende V+og Com -pinnene, kan du sammenligne de målte verdiene med deres typiske verdier for å se om de stemmer overens.
(3) Mål referansespenningen til A/D -omformeren. Den ofte brukte digitale multimeterreferansespenningen er vanligvis 100 mV eller 1V, som måler likespenningen mellom VREF+og COM. Hvis den avviker fra 100 mV eller 1V, kan det justeres med et eksternt potensiometer.
(4) Kontroller visningsnummeret med null inngang, kortslutning den positive terminalen i+og negativ terminal i - av A/D -omformeren for å gjøre inngangsspenningen vin =0, og instrumentet vises "00. 0" eller "{6}}. {7}".
(5) Kontroller de fullstendig tente slagene på skjermen. Kortslutning Testterminalens testpinne til den positive strømterminalen V+, noe som får logikkgrunnen til å bli høy og alle digitale kretsløp for å slutte å fungere. På grunn av likestrømspenningen som påføres hvert slag, blir alle slag opplyst opp og justeringstabellen viser "1888" og "18888". Hvis det mangler slag, kan du sjekke om det er dårlig kontakt eller ledningsbrudd mellom den tilsvarende utgangspinnen til A/D -omformeren og det ledende limet (eller ledningene), og mellom A/D -omformeren og skjermen.
Forholdsregler for måling med et multimeter
(1) Før måling, koble fra strømforsyningen for å unngå å skade måleren og komponentene under testing.
(2) Den indre spenningen til multimetermotstandsområdet skal ikke overstige 6V, og området skal settes til R × 100 eller R × 1K.
(3) Når du måler parametrene til IC -pinner, bør oppmerksomhet rettes mot målebetingelsene, for eksempel den testede modellen, plasseringen av glidearmen til potensiometeret relatert til IC, og kvaliteten på perifere kretskomponenter.
