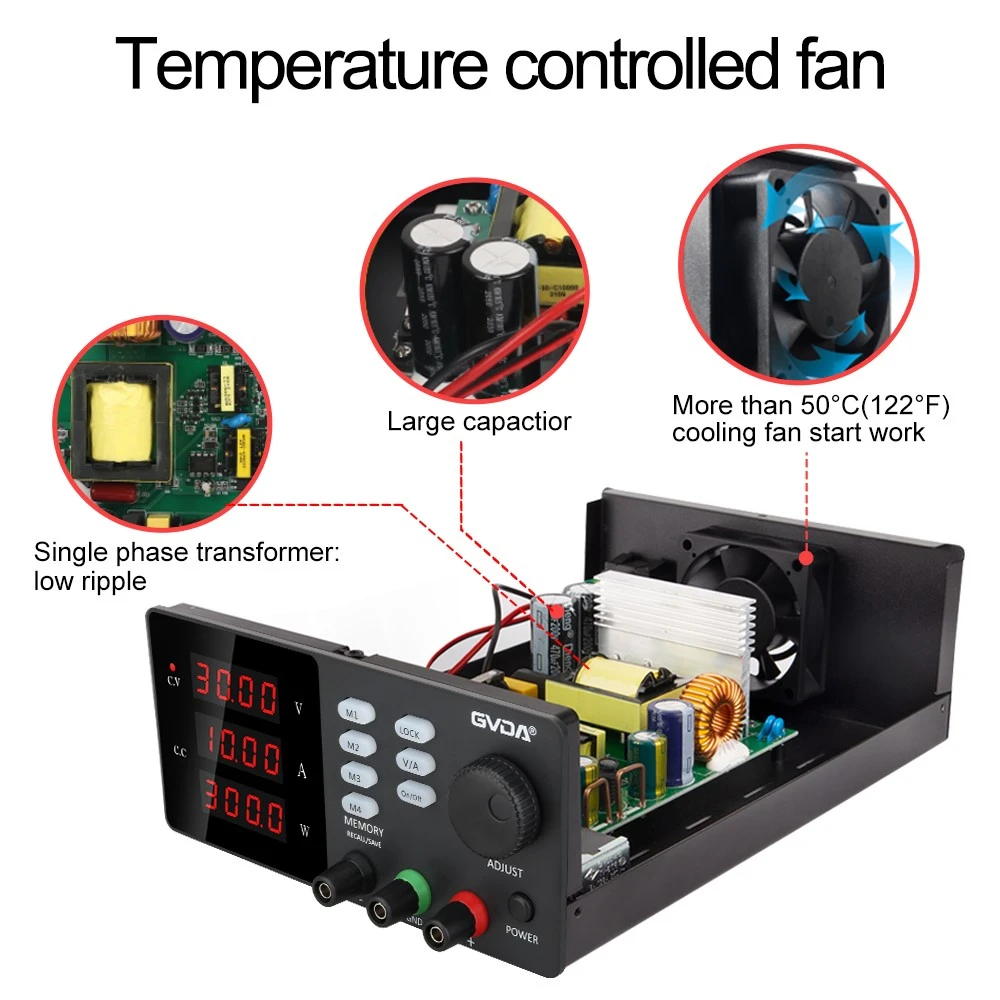

Undertrykkelse av grupper av pulser i bytte av strømforsyninger
Strømforsyning for vekslingsmodus kan brukes individuelt som et elektronisk utstyr, men oftere brukes koblingsmodus som en komponent med hvert elektronisk utstyr. Derfor bytter strømforsyning har sine egne spesielle egenskaper, bytte strømforsyning elektromagnetisk kompatibilitet ytelse er relatert til normal bruk av hvert stykke elektronisk utstyr. På grunn av dette er den elektromagnetiske kompatibiliteten til en elektronisk enhet god eller dårlig, den første tingen å se på byttestrømforsyningens elektromagnetiske kompatibilitetsytelse er god eller dårlig.
① Pulsgruppeundertrykkelse av byttestrømforsyning
Når det gjelder bytte av strømforsyning, hvis man ser bort fra inngangsfilteret til bytte av strømforsyning, er undertrykkelseseffekten av å bytte strømforsyningslinje på selve pulsgruppeinterferensen veldig lav, årsaken er hovedsakelig fordi essensen av pulsgruppeinterferensen er en høyfrekvent fellesmodus-interferens, og filterkapasitansen i svitsjingsstrømforsyningslinjen er rettet mot undertrykkelse av lavfrekvent differensialmodusinterferens og innstillingen av elektrolytiske kondensatorer for rippelundertrykkelse av selve svitsjestrømforsyningen er ikke nok, for ikke å snakke om de harmoniske komponentene. De elektrolytiske kondensatorene er ikke nok til å undertrykke krusningen til selve svitsjestrømforsyningen, for ikke å nevne undertrykkelseseffekten på de harmoniske komponentene i pulsgruppeinterferensen på mer enn 60MHz. Derfor, når du observerer pulsgruppebølgeformene til inngangen og utgangen til byttestrømforsyningen med et oscilloskop, er det ingen åpenbar dempning av interferensen.
Tatt i betraktning at pulsgruppeinterferensen er en vanlig modus for interferensen.
Når det gjelder svitsjestrømforsyningen, er bruk av inngangsfiltre et viktig tiltak for svitsjestrømforsyningen for å undertrykke pulsgruppeinterferensen.
For det andre har utformingen av høyfrekvenstransformatoren i strømforsyningslinjen, spesielt bruken av skjermingstiltak, en viss undertrykkende effekt på pulsgruppeinterferensen.
Igjen, svitsjingsstrømforsyningens primærkrets og sekundærkretsen mellom krysskoblingskapasitansen, kan være fra primærkretsen til sekundærkretsen til fellesmodus-interferensretur til primærkretsen for å gi en bane, på
Det har også en viss undertrykkende effekt på pulsgruppeinterferensen.
Til slutt kan det å legge til en felles modus filterkrets (common mode induktor og common mode kondensator) til utgangen fra byttestrømforsyningen også spille en rolle i å undertrykke pulsgruppeinterferens.
