Funksjonen og sammensetningen av klemmemeter
1. Clamp Meter Action
Ved bruk av amperemeter for å måle strøm må amperemeteret kobles til kretsen etter strømbrudd for å koble fra målingen. I anledningen hvor det kreves strømmåling uten strømbrudd, brukes vanligvis et klemmemeter. For eksempel: arbeidsstrømmen til en løpende AC-motor kan måles med et klemmemeter, slik at det er veldig praktisk å vite arbeidstilstanden når det er en belastning.
2. Sammensetning av klemmeamperemeter
Vanlig brukte AC-klemmeamperemetre er sammensatt av strømtransformatorer og amperetre. Det er hovedsakelig to typer klemmeampere: transformatortype klemmemetre og elektromagnetiske klemmeampere.

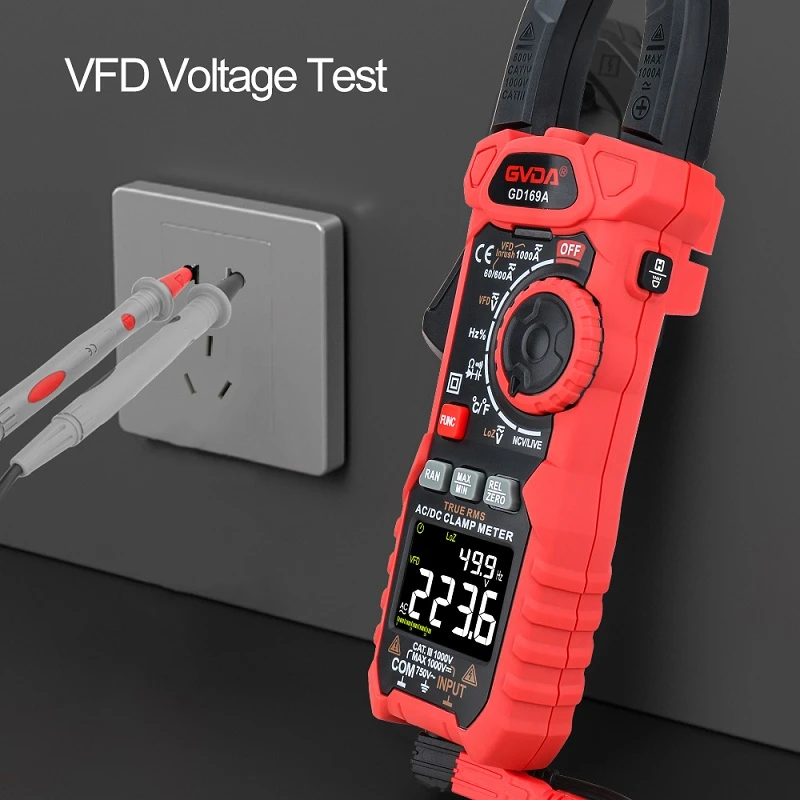

3. Struktur og prinsipp for klemmemeter
En klemmemåler fungerer på samme prinsipp som en transformator. Primærspolen er ledningen som går gjennom jernkjernen av klemtype, som tilsvarer primærspolen til en 1-dreietransformator, som er en opptrappingstransformator. Sekundærspolen og amperemeteret for måling utgjør sekundærsløyfen. Når ledningen har en vekselstrøm som går gjennom seg, er det denne svingen på spolen som genererer et vekselmagnetisk felt, og en indusert strøm genereres i sekundærkretsen. Forholdet mellom størrelsen på strømmen og primærstrømmen er ekvivalent med det inverse forholdet mellom vindingene til primær- og sekundærspolene. .
Amperemeteret brukes til å måle store strømmer. Hvis strømmen ikke er stor nok, kan primærledningen føres gjennom klemmemåleren for å øke antall omdreininger, og samtidig dele den målte strømmen på antall omdreininger. Sekundærviklingen til gjennomstrømningstransformatoren til klemmemeteret er viklet på jernkjernen og koblet til AC-amperemeteret, og dens primære vikling er den målte ledningen som går gjennom midten av transformatoren. Knotten er faktisk en rekkeviddevalgbryter, og funksjonen til skiftenøkkelen er å åpne og lukke den bevegelige delen av kjernen til den gjennomgående transformatoren slik at den kan klemmes fast i den målte ledningen.
Når du måler strøm, trykker du på skiftenøkkelen, åpner kjevene og plasserer den strømførende ledningen som testes i midten av gjennomstrømningstransformatoren. En strøm induseres i sideviklingen, og strømmen går gjennom spolen til det elektromagnetiske amperemeteret, noe som får pekeren til å avbøyes, og den målte strømverdien vises på skalaen.
