Jo høyere motstanden til måleapparatet er, jo høyere blir spenningen produsert?
For motstandsutgangsspenningen til et pekermultimeter er den i utgangspunktet lik spenningen til batteriet inne i måleren. For eksempel har Rx1-RX1K av MF47-modellen en spenning på 1,5V og Rx10K har en spenning på 9V. MF10 type R x1~R x10K er 1,5V, R x 100K er 15V.
Men for disse girene med samme utgangsspenning, på grunn av forskjellige kretsdesign og interne motstander, er deres evne til å sende ut strøm til omverdenen annerledes. Jo høyere gir, jo mindre strøm. For eksempel vil bruk av Rx1 til å måle wolframglødepærer avgi lys, mens bruk av Rx1K eller høyere ikke vil avgi lys. Men for LED-brikker, på grunn av at ledningsspenningen er over 1,8 V, selv om R1 kan sende ut en stor strøm, kan den fortsatt ikke lyse opp. Tvert imot, bruk av 9V eller 15V batterier med Rx10K eller 100K innstillinger kan få LED-perlene til å lede og avgi veldig svakt lys selv om strømmen er veldig liten.
Et digitalt multimeter er annerledes. På grunn av tilstedeværelsen av en forsterker inne i måleren og for å redusere strømforbruket til instrumentet, er utgangsspenningen i motstandsområdet veldig lav. Ta 9205 meter som et eksempel, utgangsspenningen mellom 200 Ω og 20M Ω er bare noen få tideler av en volt, med bare dioden og 200M spenningsnivåer litt høyere.
Diodenivået er avskjæringsområdet for å bryte gjennom PN-krysset, og utgangsspenningen er vanligvis over 2,5 V, med en strøm som overstiger 1mA når sonden er kortsluttet. I 200M Ω-området, på grunn av den lille strømmen som går gjennom den testede motstanden, for å oppnå tilstrekkelig samplingsspenningsfall, er utgangsspenningen rundt 1,5V, men strømmen når sonden er kortsluttet er fortsatt mindre enn 5 μA .
Så utgangsspenningen til multimeterets motstandsområde øker ikke gradvis med endringen av området, men er arrangert for å møte den normale driften av multimeteret.

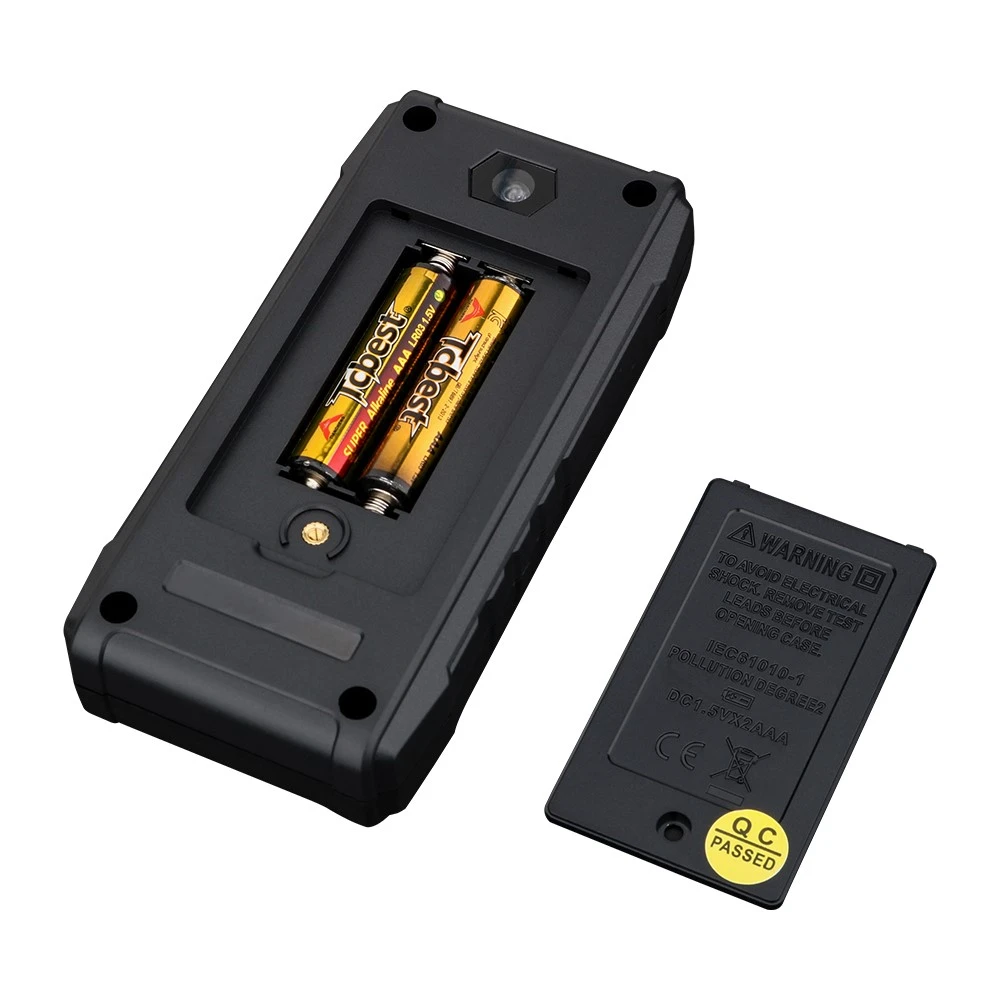

Pekermultimeteret har et 1,5V batteri og et 9V batteri inni, som spesifikt brukes til å levere strøm til motstandsområdet. Dette betyr at selv om du fjerner disse to batteriene, kan pekermultimeteret, DC-spenningsområde, AC-spenningsområde og DC-strømområde alle måles fordi disse tre områdene alle måles ved å trekke signaler fra den eksterne kretsen som testes. Etter å ha passert gjennom den interne spenningsdelermotstanden, shuntmotstanden, spenningsdeleren/shunten/likeretteren, måles de jevnt av målerhodet. Bare motstandsområdet bruker det interne batteriet som strømforsyning. Pekermultimeterresistansområdet er designet basert på prinsippet om å måle motstand ved hjelp av voltamperemetoden, det vil si i henhold til størrelsen på strømmen som flyter gjennom den målte motstanden. Når vi måler størrelsen på en motstand, vet vi at den har som funksjon å blokkere strøm. Basert på dette prinsippet måler vi størrelsen på en motstand, det vil si at hvis motstandsverdien til den målte motstanden er større, vil strømmen som strømmer gjennom den målte motstanden være mindre, og pekeravbøyningsvinkelen vil være mindre, som indikerer at motstandsverdien til den målte motstanden er stor. Omvendt, hvis motstandsverdien til den målte motstanden er mindre, vil strømmen som flyter gjennom den målte motstanden være større, og pekeravbøyningsvinkelen vil være større, noe som indikerer at motstandsverdien til den målte motstanden er liten. Dette prinsippet brukes til å designe motstandsområdet.
R × 10K-området i pekermultimeteret drives av et internt 9V-batteri. R × 1K R × 100 R × 10 R × 1 alle bruker intern 1,5V strømforsyning.
