Rollen til klemmeamperemeter_ avlesning av klemmeamperemeter
Et klemmeamperemeter er en kombinasjon av en strømtransformator og et amperemeter. Jernkjernen til strømtransformatoren kan åpnes når skiftenøkkelen klemmes; ledningen som den målte strømmen går gjennom kan gå gjennom jernkjernen. Den målte kretsledningen blir primærspolen til strømtransformatoren, og strømmen induseres i sekundærspolestrømmen.
Vanligvis, når du måler strømmen med et vanlig amperemeter, er det nødvendig å kutte av kretsen og slå av kretsen før du kobler til amperemeteret for måling. Dette er veldig plagsomt, og noen ganger tillater ikke motoren dette i normal drift. På dette tidspunktet er det mye mer praktisk å bruke et klemmemeter, som kan måle strømmen uten å kutte av kretsen.
Klemmemåleren kan endres til forskjellige områder ved å endre giret på bryteren. Men det er ikke lov å drive med strøm ved girskift. Klemmemåleren har vanligvis ikke høy nøyaktighet, vanligvis 2,5 til 5 grader. For enkelhets skyld er det brytere av forskjellige områder i måleren for funksjonen til å måle forskjellige nivåer av strøm og målespenning.
Klemmemålere ble opprinnelig brukt til å måle vekselstrøm. , men nå har multimeteret også noen funksjoner, som kan måle AC og DC spenning, strøm, kapasitans, diode, triode, motstand, temperatur, frekvens og så videre.
Klemmeamperemetere kan måle fotovoltaisk likestrøm og omformerens utgående vekselstrøm. Spesiell oppmerksomhet bør rettes mot: noen klemmeamperemetere har ikke DC-funksjon, og kjevene må lukkes tett, og rekkevidden kan ikke endres med strøm på.
Klemmemåler måler strøm

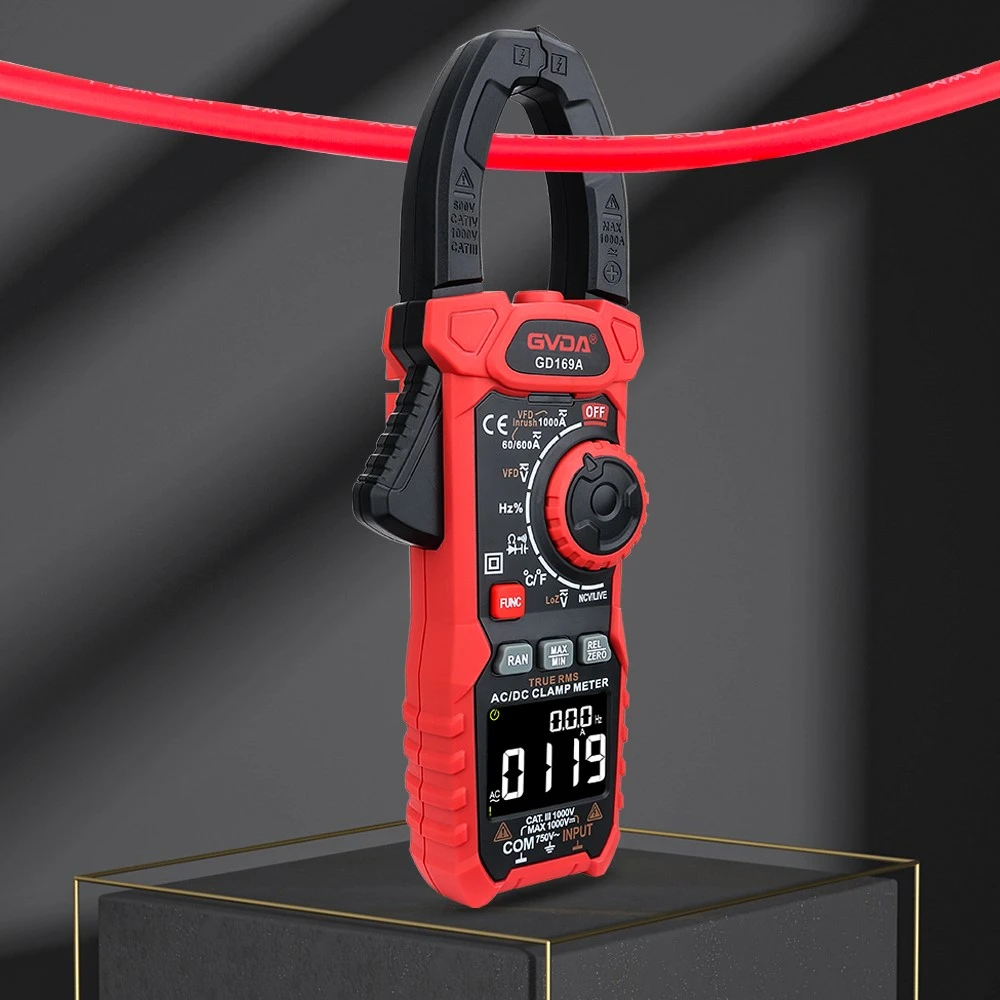

La oss begynne å introdusere hvordan du måler strøm med et klemmemeter: åpne først kjevene, klem bare en ledning som skal testes, og les deretter verdien som vises på skiven. Noen klemmemålere har doble skjermer på den nederste skiven, som kan brukes i trange omgivelser. Bruk den fleksibelt. På dette tidspunktet må det huskes at bare en trådklemme kan klemmes.
Ammeteravlesning
1. Velg gir og rekkevidde. Vri målerbryteren til likestrøm "mA" posisjon, og velg riktig område i henhold til den målte strømmen. Hvis strømmen ikke er kjent, for å unngå at strømmen blir for stor og overskrider området, kan du først plassere likestrømmen på høyeste nivå for testing. Hvis området er for stort, reduserer du området til området er passende.
2. Koble kretsen i serie. Når multimeteret måler strøm, må testledningene kobles til strømmen i serie, og den røde testledningen kobles til den høypotensialenden av kretsen, og den svarte testledningen kobles til den lave potensielle enden av strømmen.
3. Lesemetode:
(1) Velg skalalinjen for lesing riktig.
(2) Konvertert gjeldende verdi: Nåværende verdi=antall skalaer pekt av pekeren × størrelsen på området / maksimumsverdien til den valgte skalaen.
