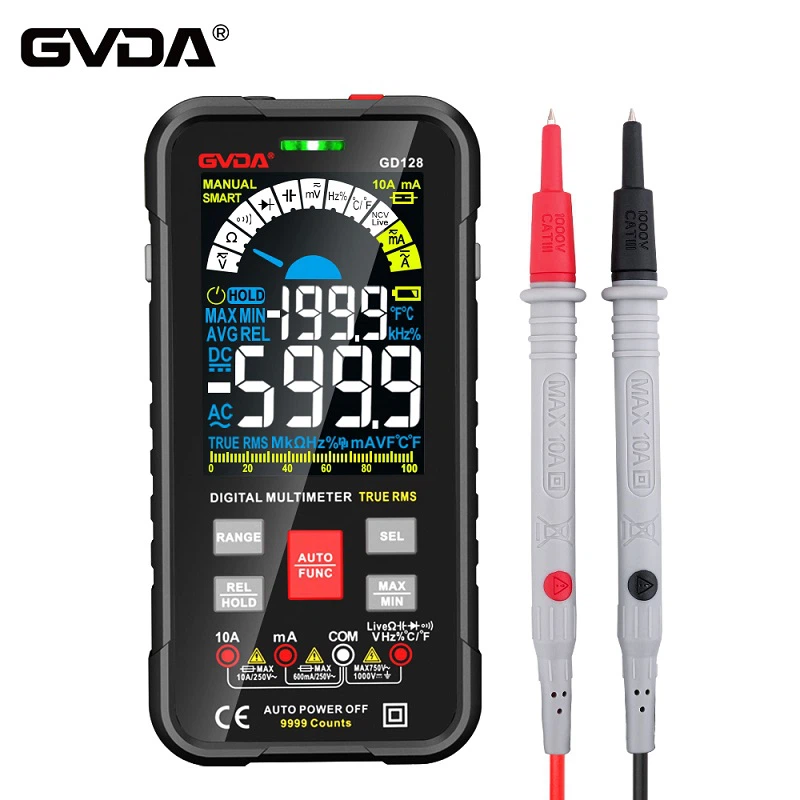

Strukturen og symbolene til et multimeter, samt deres betydninger og bruksmetoder
Et multimeter består av tre hoveddeler: målerhodet, målekretsen og konverteringsbryteren.
Måleroverskrift
Det er en svært følsom magneto-elektrisk likestrømsmåler, og de viktigste ytelsesindikatorene til multimeteret avhenger i utgangspunktet av ytelsen til målerhodet. Følsomheten til målerhodet refererer til likestrømsverdien som flyter gjennom målerhodet når pekeren på målerhodet avviker fra full skala. Jo mindre denne verdien er, desto høyere er følsomheten til målerhodet. Jo større indre motstand under spenningsmåling, jo bedre ytelse. Det er fire skalalinjer på målerhodet, og deres funksjoner er som følger: den første linjen (fra topp til bunn) er merket med R eller Ω, som indikerer motstandsverdien. Når konverteringsbryteren er i ohm-giret, leses denne skalalinjen. Den andre linjen er merket med Δ og VA, som indikerer verdiene for AC og DC spenning og DC strøm. Når konverteringsbryteren er i området AC, DC spenning eller DC strøm, og området er i andre posisjoner bortsett fra AC 10V, leses denne skalalinjen. Den tredje linjen er merket med 10V, som indikerer AC-spenningsverdien på 10V. Når konverteringsbryteren er i AC/DC-spenningsområdet og AC-spenningsområdet er 10V, leses denne skalalinjen. Det fjerde elementet er merket med dB, som indikerer lydnivået.
Målelinje
Målekretsen er en krets som brukes til å konvertere ulike målinger til små likestrømmer egnet for målermåling. Den består av motstander, halvlederkomponenter og batterier
Den kan konvertere forskjellige forskjellige målte verdier (som strøm, spenning, motstand, etc.), forskjellige områder, og gjennom en rekke prosesser (som likeretting, shunt, spenningsdeling, etc.) til en viss mengde liten likestrøm og send den til målerhodet for måling.
Konverteringsbryter
Dens funksjon er å velge forskjellige målekretser for å møte målekravene til forskjellige typer og områder. Det er vanligvis to konverteringsbrytere, merket med forskjellige gir og rekkevidder.
