Bruk og forholdsregler for diodeområdet for multimeteret

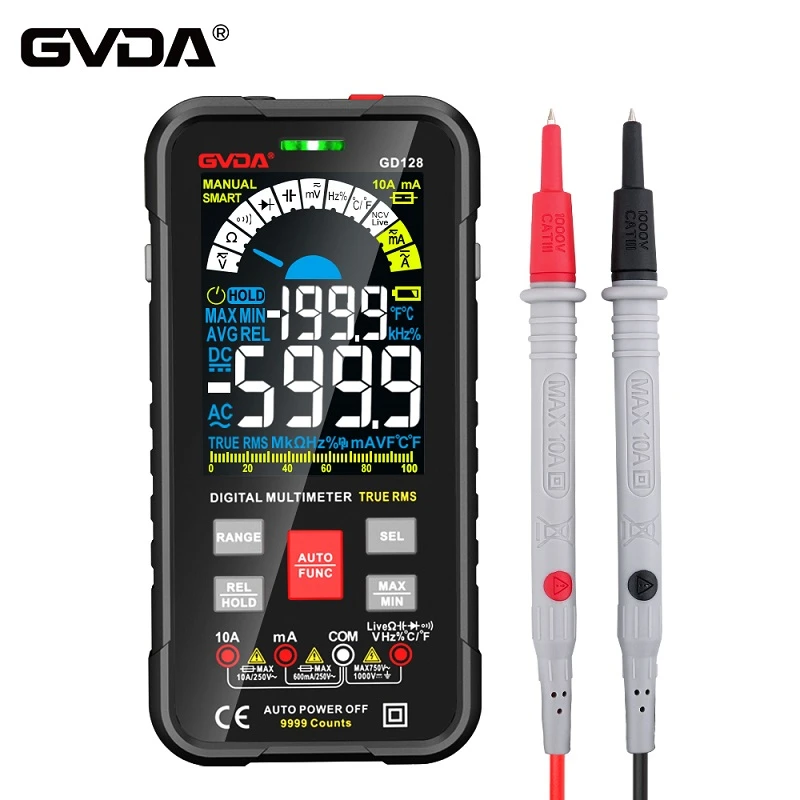

Still multimeterpekeren til diodeposisjonen som vist i boksen nedenfor, med den svarte sonden satt inn i COM -hullet og den røde sonden satt inn i V -hullet. I tillegg til å måle dioder, kan dette utstyret også brukes til å måle transistorer, koderbrytere og om kretsen er tilkoblet.
Målemetoder for transistorer
Den grunnleggende strukturen til en transistor er to omvendte tilkoblede PN -kryss, som også ganske enkelt kan sees på som krysset mellom to dioder, som vist i følgende figur. Det er to kombinasjoner av PNP og NPN
De tre tilkoblede endepunktene blir sekvensielt referert til som emitter (e), base (b) og samler (c)
Målemetoder for transistorer
Sett multimeteret til diodeposisjonen. Denne skjermen viser spenningsfallet over den testede dioden. Når du bestemmer typen og polariteten til en transistor. Koble sonden til alle to pinner av transistoren. Hvis avlesningen er rundt 700 millivolt, indikerer det at det er en silisiumtransistor. Hvis den viste verdien er rundt 200, er det en germaniumtransistor. Hvis den ikke vises (åpen kretsstatus viser 1), er det nødvendig å bytte de røde og svarte sonder for testing. I tillegg kan typen transistor også bestemmes: den røde sonden er koblet til en fot (base), og de to andre føttene er koblet til den svarte sonden, som begge er ledende (visningsverdi), noe som indikerer at det er en NPN -transistor. Hvis den svarte sonden er koblet til en fot (base) og de to andre føttene er koblet til den røde sonden, begge ledende (viser verdier), indikerer det at det er en PNP -transistor. Når det gjelder bestemmelse av emitteren og samleren, må andre metoder brukes.
Samtidig, gjennom motstandsområdet, er det også mulig å avgjøre om transistoren er NPN eller PNP basert på dens amplifiseringsfaktor og indre motstand.
Bedømme kvaliteten på en transistor
Koble sonden til alle to pinner av transistoren. Hvis det ikke er noen visning (åpen kretsstatus viser 1) eller summeren, må du bytte ut de røde og svarte sonder og teste igjen. Hvis resultatene er de samme, kan det konkluderes med at transistoren er feil
