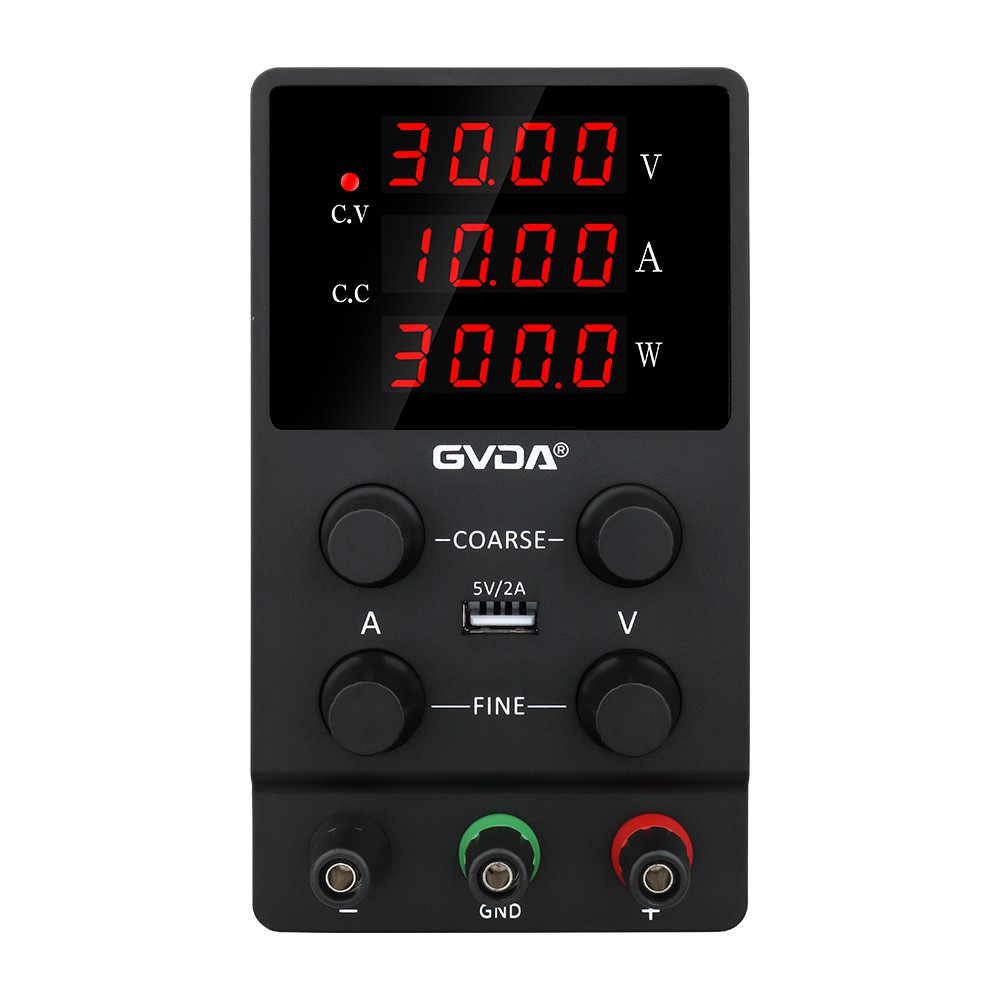

Anvendelse av ny byttestrømforsyning
Siden begynnelsen av det 21. århundre, med den kontinuerlige utviklingen av kraftelektronikkteknologi, har høyfrekvente svitsjestrømforsyninger blitt stadig mer utbredt i flere og mer utbredte anledninger på grunn av deres høye effektivitet, høye ytelse, lave vekt og lille størrelse. DC-svitsjeregulerte strømforsyninger blir også brukt mer og mer utbredt. I noen industrielle applikasjoner er det nødvendig å gi AC- og DC-spennings- og strømkilder, med et bredt justeringsområde og liten krusning. Hvis flere funksjonelle enkeltstrømforsyningsenheter brukes, vil volumet og vekten øke betydelig, noe som ikke er økonomisk og ikke kan oppfylle arbeidskravene. Derfor har selskapet vårt profesjonelt undersøkt og utviklet et sett med strømforsyningsløsninger for sikkerhet.
Dette strømforsyningssystemet bruker bryterstrømteknologi og digitalt kontrollskjema, som kan brukes som en vekselstrømskilde, likespenningskilde, vekselstrømkilde og likestrømkilde. Som spenningskilde er utgangsreguleringsområdet 1-250V, og som strømkilde er reguleringsområdet 1-30A, med en arbeidsfrekvens på 0-400Hz. Utgang valgbar.
Hovedkretsstruktur
Hovedkretsen til strømforsyningen er delt inn i to deler: den øvre delen er spenningskildedelen og den nedre delen er strømkildedelen. Hver del vedtar en to-trinns struktur. Etter at AC-inngangen er rettet og filtrert, transformeres den først til DC/DC og sendes deretter ut gjennom omformeren. DC/DC bruker en halvbrokrets for å gi stabil DC-bussspenning og isolere inngangs- og utgangstrinnene. Inverterdelen tar i bruk en konvensjonell full bro-inverterkrets, som er egnet for høyeffektapplikasjoner. Utgangen bruker et to-trinns LC-filter for å filtrere ut høyfrekvent rippel. Lc1, Lc2 og Lc3 er common mode suppressorer. De høyfrekvente svitsjehandlingene til de fremre og bakre trinnene til spenningskilden kan lett forårsake gjensidig interferens mellom de to trinnene, spesielt når bussspenningen er relativt høy. Derfor er en felles modus-undertrykker Lc1 koblet i serie mellom de to trinnene for å isolere deres gjensidige interferens. Lc2 og Lc3 er koblet mellom utgangsterminalen og lasten, og deres funksjon er lik den til Lc1, som brukes til å undertrykke høyfrekvente fellesmoduskomponenter som passerer gjennom lasten. Forskjellen er at spenningskildens front-end DC/DC vedtar full bro-likretting, mens strømkilden vedtar fullbølge-likretting.
Imidlertid er inngangsstrømmen til omformeren ikke den sanne likestrøm. I tillegg til DC-komponenten inneholder den også en AC-komponent og en høyfrekvent komponent som er to ganger utgangsfrekvensen. Når utgangsstrømmen til strømkilden er *, vil disse høyfrekvente komponentene være store, og samleskinnen må gi en stor høyfrekvent rippelstrøm. Derfor, når du øker den elektrolytiske kondensatoren så mye som mulig, bør flere kondensatorer med overlegen høyfrekvent ytelse brukes. Ikke bare kan den oppfylle kravene til høyfrekvent rippelstrøm i det senere stadiet, men det kan også redusere virkningen av høyfrekvente komponenter i det senere stadiet på forrige stadium.
