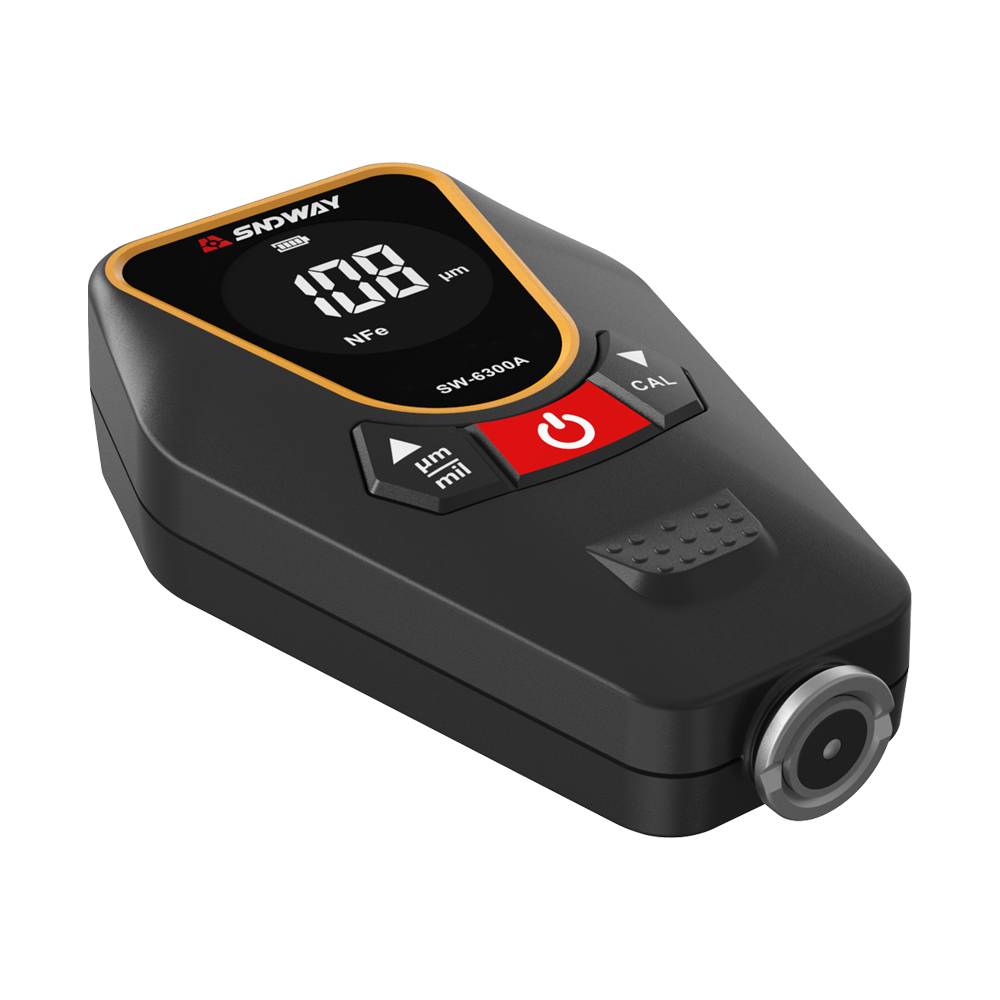

Vanlig brukte metoder for beleggtykkelsesmålere
1. Magnetisk kraftmålingsprinsipp og beleggtykkelsesmåler
de
Sugekraften mellom magneten (sonden) og det magnetiske stålet er proporsjonal med avstanden mellom de to, og denne avstanden er tykkelsen på kledningen. Ved å bruke dette prinsippet til å lage en tykkelsesmåler, så lenge forskjellen mellom den magnetiske permeabiliteten til belegget og grunnmaterialet er stor nok, kan den måles. I lys av det faktum at de fleste industriprodukter er stemplet og dannet av konstruksjonsstål og varmvalsede kaldvalsede stålplater, er magnetiske tykkelsesmålere de mest brukte. Den grunnleggende strukturen til tykkelsesmåleren er sammensatt av magnetisk stål, reléfjær, skala og selvstoppmekanisme. Etter at det magnetiske stålet er tiltrukket av det målte objektet, blir målefjæren gradvis forlenget deretter, og trekkkraften økes gradvis. Når trekkkraften akkurat er større enn sugekraften, kan tykkelsen på belegget oppnås ved å registrere trekkkraften i det øyeblikket det magnetiske stålet løsnes. Nyere produkter kan automatisere denne opptaksprosessen. Ulike modeller har ulik rekkevidde og aktuelle anledninger.
Dette instrumentet er preget av enkel betjening, holdbarhet, ingen strømforsyning, ingen kalibrering før måling og lav pris. Den egner seg godt for kvalitetskontroll på stedet i verksteder.
2. Magnetisk induksjonsmåleprinsipp
Når prinsippet om magnetisk induksjon brukes, måles tykkelsen på belegget ved størrelsen på den magnetiske fluksen som strømmer fra sonden gjennom det ikke-ferromagnetiske belegget inn i det ferromagnetiske substratet. Størrelsen på den tilsvarende magnetoresistensen kan også måles for å indikere tykkelsen på belegget. Jo tykkere belegg, jo større motvilje og mindre fluks. Tykkelsesmåleren som bruker prinsippet om magnetisk induksjon kan i prinsippet ha tykkelsen til det ikke-magnetiske belegget på det magnetiske substratet. Generelt kreves det at den magnetiske permeabiliteten til substratet er over 500. Hvis kledningsmaterialet også er magnetisk, kreves det at forskjellen i permeabilitet fra grunnmaterialet er tilstrekkelig stor (som fornikling på stål). Når sonden med spolen viklet på den myke kjernen plasseres på prøven som skal testes, vil instrumentet automatisk sende ut teststrømmen eller testsignalet. Tidlige produkter brukte en pekermåler for å måle størrelsen på den induserte elektromotoriske kraften, og instrumentet forsterket signalet for å indikere beleggtykkelsen. De siste årene har kretsdesign introdusert nye teknologier som frekvensstabilisering, faselåsing og temperaturkompensasjon, og bruker magnetisk motstand for å modulere målesignaler. Den tar også i bruk den nydesignede integrerte kretsen og introduserer mikrodatamaskinen, slik at målenøyaktigheten og reproduserbarheten har blitt kraftig forbedret (nesten en størrelsesorden). Den moderne magnetiske induksjonstykkelsesmåleren har en oppløsning på 0,1um, en tillatt feil på 1 prosent og et område på 10 mm.
Det magnetiske prinsippets tykkelsesmåler kan brukes til å måle malingslaget på ståloverflaten, porselen, emaljebeskyttende lag, plast, gummibelegg, forskjellige ikke-jernholdige metallbelegg inkludert nikkel og krom, og forskjellige anti-korrosjonsbelegg for kjemisk olje industri .
3. Virvelstrømmålingsprinsipp
Det høyfrekvente AC-signalet genererer et elektromagnetisk felt i sondespolen, og når sonden er nær lederen, dannes det virvelstrømmer i den. Jo nærmere sonden er det ledende substratet, jo større er virvelstrømmen og desto større refleksjonsimpedans. Denne mengden tilbakemelding karakteriserer avstanden mellom sonden og det ledende substratet, det vil si tykkelsen på det ikke-ledende belegget på det ledende substratet. Siden disse probene spesialiserer seg på å måle tykkelsen av belegg på ikke-ferromagnetiske metallsubstrater, blir de ofte referert til som ikke-magnetiske sonder. Ikke-magnetiske sonder bruker høyfrekvente materialer som spolekjerner, for eksempel platina-nikkel-legeringer eller andre nye materialer. Sammenlignet med prinsippet om magnetisk induksjon, er hovedforskjellen at sonden er forskjellig, frekvensen til signalet er forskjellig, størrelsen og skalaforholdet til signalet er forskjellig. I likhet med den magnetiske induksjonstykkelsesmåleren har også virvelstrømtykkelsesmåleren nådd et høyt oppløsningsnivå på 0.1um, tillatt feil på 1 prosent og rekkevidde på 10 mm.
Tykkelsesmåleren som bruker prinsippet om virvelstrøm kan i prinsippet måle det ikke-ledende belegget på alle elektriske ledere, som overflaten til luftfartskjøretøyer, kjøretøy, husholdningsapparater, dører og vinduer i aluminiumslegering og andre aluminiumsprodukter. Anodisert film. Kledningsmaterialet har en viss ledningsevne, og det kan også måles ved kalibrering, men forholdet mellom ledningsevnen mellom de to må være minst 3-5 ganger forskjellig (som forkromning på kobber). Selv om stålsubstrater også er elektriske ledere, er magnetiske prinsipper mer egnet for denne typen oppgaver.
