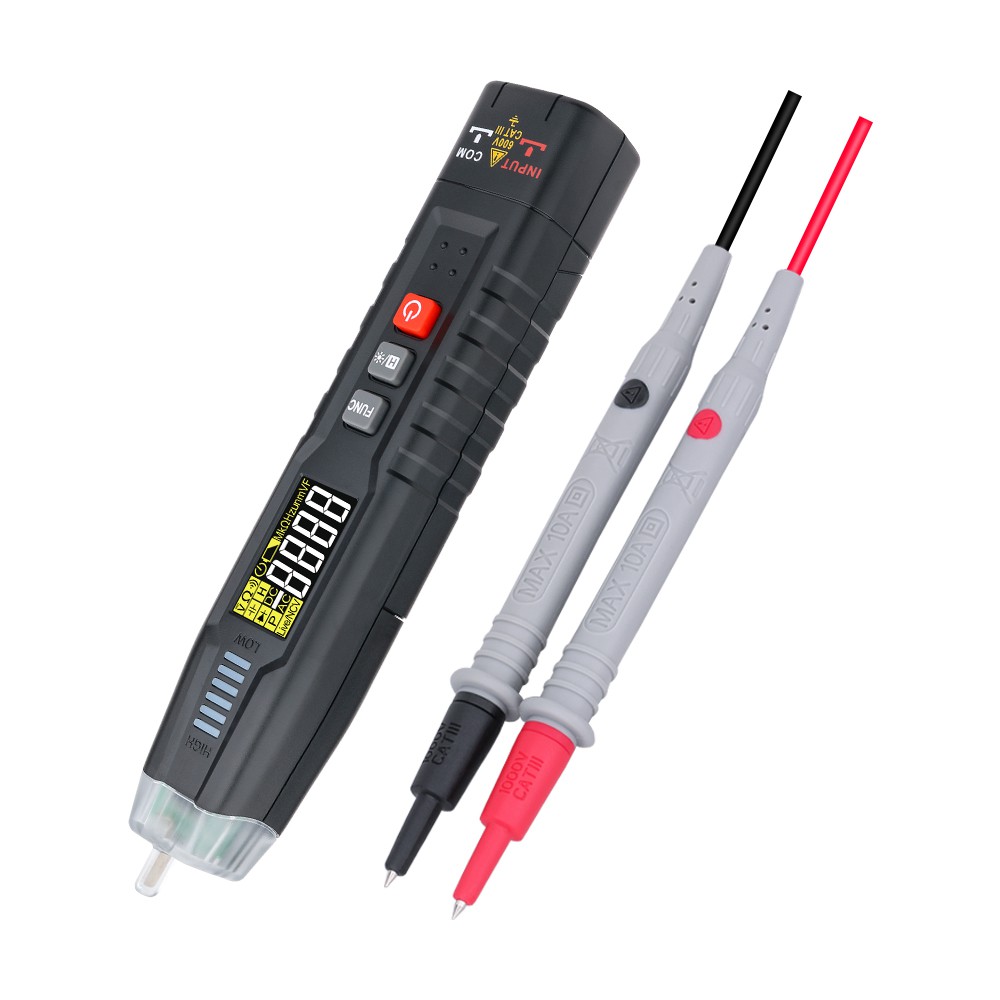

For instrumenter som multimetre finnes det flere metoder for feildiagnose.
1. Perkusjonshåndtrykkmetode
Det er vanlig å støte på fenomenet god og dårlig drift av instrumentet. Det meste av dette fenomenet er forårsaket av dårlig kontakt eller virtuell lodding. For denne situasjonen kan banke- og håndtrykkmetoder brukes. Den såkalte «bankingen» er å banke plug-in-kortet eller komponenten forsiktig med en liten gummihammer eller annen bankende gjenstand på den delen hvor feilen kan oppstå for å se om det vil føre til feil eller stans. Det såkalte «håndtrykket» betyr at når det oppstår en feil, slår du av strømmen, trykker godt på støpselet og stikkontakten med hendene igjen, og deretter slår du den på igjen for å se om feilen blir eliminert. Hvis du finner ut at det er normalt å banke på dekselet én gang, men det er unormalt igjen når du banker på det igjen, er det best å sette inn alle kontaktene godt igjen og prøve igjen. Hvis det ikke lykkes, må du finne en annen måte.
2. Observasjonsmetode
Bruk syn, lukt og berøring. Noen ganger vil skadede komponenter misfarges, danne blemmer eller ha brente flekker; brente komponenter vil produsere en spesiell lukt; kortsluttede brikker vil bli varme; og sveising eller avlodding kan også observeres med det blotte øye. .
3. Elimineringsmetode
Den såkalte feilsøkingsmetoden går ut på å finne årsaken til feilen ved å koble fra og plugge inn noen plug-in-kort og enheter i maskinen. Når instrumentet går tilbake til det normale etter å ha fjernet et bestemt plug-in-kort eller utstyr, betyr det at feilen oppsto der.
4. Substitusjonsmetode
Det kreves to instrumenter av samme modell eller tilstrekkelig med reservedeler. Bytt ut en god reservedel med samme komponent på den defekte maskinen for å se om feilen er eliminert.
5. Sammenligningsmetode
Det kreves å ha to instrumenter av samme modell og ett av dem går normalt. For å bruke denne metoden må du også ha det nødvendige utstyret, for eksempel et multimeter, oscilloskop, etc. I henhold til sammenligningens art er det spenningssammenligning, bølgeformsammenligning, statisk impedanssammenligning, utgangsresultatsammenligning, strømsammenligning, etc. Den spesifikke metoden er: la det defekte instrumentet og det normale instrumentet kjøre under de samme forholdene, detekter deretter signalene på noen punkter og sammenlign de to målte signalene. Hvis det er forskjeller, kan du konkludere med at feilen ligger her. Denne metoden krever at vedlikeholdspersonell har betydelig kunnskap og ferdigheter. Ti teknikker for feildiagnose av instrumenter som multimetre
6. Oppvarmings- og kjølemetode
Noen ganger vil instrumentet ikke fungere etter å ha jobbet i lang tid, eller når arbeidsmiljøtemperaturen er høy om sommeren. Den vil slå seg av og sjekke om den er normal, så vil den være normal igjen etter å ha stoppet en stund, og så vil den fungere igjen etter en stund. Dette fenomenet er forårsaket av dårlig ytelse til individuelle IC-er eller komponenter og svikt i høytemperaturkarakteristiske parametere for å oppfylle indekskravene. For å finne ut årsaken til feilen kan temperaturstigning og kjølemetode brukes. Den såkalte kjølingen innebærer at når det oppstår en feil, bruker du bomullsfiber til å tørke av vannfri alkohol på de delene hvor feilen kan oppstå for å kjøle den ned og observere om feilen er eliminert. Den såkalte oppvarmingen refererer til kunstig heving av omgivelsestemperaturen, for eksempel å bruke en loddebolt nær den mistenkte delen (pass på å ikke heve temperaturen for høyt for å skade normale komponenter) for å se om det oppstår en feil.
7. Skulderkjøringsmetode
Skulderkjøringsmetoden kalles også parallellmetoden. Plasser en god IC-brikke på brikken som skal inspiseres, eller koble gode komponenter (motstander, kondensatorer, dioder, transistorer osv.) parallelt med komponentene som skal inspiseres og hold god kontakt. Hvis feilen er forårsaket av en åpen krets eller intern krets i enheten, kan årsaker som eksponering for ** elimineres med denne metoden.
8. Kondensator bypass metode
Når en bestemt krets produserer merkelige fenomener, for eksempel en rotete skjerm, kan kondensatorbypass-metoden brukes til å bestemme den sannsynlige defekte kretsdelen. Koble kondensatoren over strømforsyningen og jordingsklemmene til IC; koble transistorkretsen over baseinngangsterminalen eller kollektorutgangsterminalen for å observere innvirkningen på feilfenomenet. Hvis kondensatorbypass-inngangsterminalen er ugyldig og feilen forsvinner når utgangsterminalen forbikobles, fastslås det at feilen oppstår i denne kretsen.
9. Statlig justeringsmetode
Generelt sett, før feilen er fastslått, må du ikke berøre komponentene i kretsen tilfeldig, spesielt justerbare komponenter, for eksempel potensiometre. Imidlertid, hvis det tas omreferansetiltak på forhånd (for eksempel markering av posisjon eller måling av spennings- eller motstandsverdi før berøring), er berøring fortsatt tillatt når det er nødvendig. Kanskje etter en endring noen ganger feilen vil forsvinne.
10. Isolasjonsloven
Feilisoleringsmetoden krever ikke samme modell av utstyr eller reservedeler for sammenligning, og er trygg og pålitelig. I følge flytskjemaet for feildeteksjon innsnevrer segmentering og omringing gradvis feilsøkeområdet, og samarbeider deretter med metoder som signalsammenligning og komponentutveksling, og feilen vil generelt bli funnet raskt.
