Hvordan lese spenning ved hjelp av en elektrisk testpenn

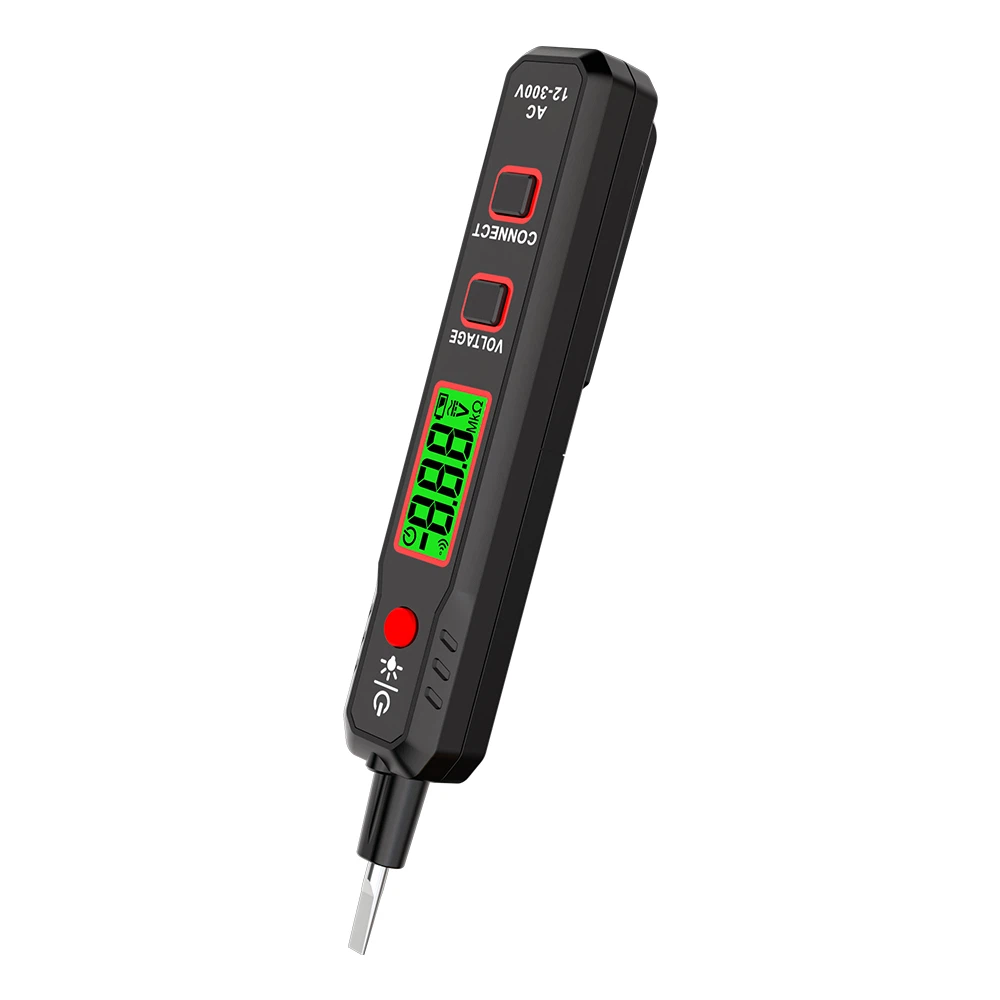

Den digitale display-testpennen er en slags testpenn, som tilhører de elektriske og elektroniske verktøyene, og brukes til å teste om ledningen er ladet. Pennekroppen til den digitale skjermtestpennen har en LED-skjerm, som intuitivt kan lese testspenningsnummeret. Ved måling av branntråden har lyskretsen en spenning på ca. U=220V mellom branntråden og bakken. Strømmen (det vil si strømmen som går gjennom menneskekroppen) er veldig liten, vanligvis mindre enn 1 milliampere. Når en så liten strøm går gjennom menneskekroppen, vil det ikke skade mennesker, og når en så liten strøm går gjennom neonpæren til testpennen, vil neonpæren avgi lys. .
Instruksjoner for hvordan du bruker knappene:
(A-tast) DIREKTE, direkte måleknapp (langt borte fra LCD-skjermen), det vil si når du bruker biten til å berøre linjen direkte, trykk på denne knappen;
(B-tast) INDUKTANSE, induktiv måleknapp (nærmere LCD-skjermen), det vil si når du bruker en bit for å føle kontaktlinjen, trykk på denne knappen.
Merk: Uansett hvordan du skriver ut på den elektriske pennen, vær oppmerksom på at den som er lenger unna LCD-skjermen er den direkte målingstasten; den som er nærmere LCD-skjermen er sensortasten!
Denne testblyanten er egnet for direkte deteksjon av 12-250v AC og DC og indirekte deteksjon av nøytral ledning, faseledning og bruddpunkt for vekselstrøm. Den kan også måle kontinuiteten til døde ledere.
Direkte deteksjon:
en. Det siste tallet er den målte spenningsverdien;
b. Når den er mindre enn 70 prosent av visningsverdien for høy skjæring, vil den vise verdien for lav skjæring;
c. Når du måler likestrøm, berør den andre polen med hånden;
Indirekte deteksjon:
Trykk og hold inne B-tasten, og før biten nær strømledningen. Hvis strømledningen er ladet, vil høyspenningssymbolet vises på skjermen til den digitale skjermpennen.
Deteksjon av bruddpunkt:
Trykk og hold nede B-tasten, og når du beveger deg vertikalt langs ledningen, er stedet der det ikke er noen visning i visningsvinduet bruddpunktet.
Den nye digitale skjermtestpennen kan teste 12V, 36V, 55V, 110V og 220V. Vanligvis trykker du på toppen av testpennen for å måle spenningen, og det høyeste displayet er gjeldende testspenningsverdi; bunnen er induksjonstesten for å oppdage isolatorer Ved kretsbrudd er dette basert på erfaring.
Spenningsdeteksjon:
1. Deteksjonsområdet er 12-250V AC/DC spenning.
2. Trykk på knappen for direkte måling (DIRECT), og metallforsiden av testpennen berører objektet som skal oppdages. Testpennen er delt inn i fem spenningsnivåer: 12V, 36V, 55V, 110V og 220V. Den siste verdien på LCD-skjermen er den målte spenningsverdien (Når den er mindre enn 70 prosent av den høye visningsverdien, vises den laveste verdien).
3. Ved måling av ikke-jord likestrøm bør hånden berøre en annen elektrode (som positiv eller negativ).
Induksjonsdeteksjon:
1. Berør lett induksjons-, brytepunktmåling (INDUKTANS)-knappen, og metallfronten av testpennen er nær objektet som skal detekteres. Hvis "høyspenningssymbolet" vises på skjermen, betyr det at objektet fører vekselstrøm.
2. Når du måler en frakoblet ledning, trykk lett på knappen for induksjon, bruddpunktmåling (INDUKTANS), metallforsiden av testpennen er nær det isolerende ytre laget av ledningen, det er et frakoblingsfenomen, og "høyspenningen symbol" forsvinner ved bruddpunktet.
3. Bruk denne funksjonen for enkelt å skille null- og faselinjer (avstanden mellom linjene bør økes ved måling av parallelle linjer). Oppdag mikrobølgestråling og lekkasje.
Forholdsregler:
Knappene trenger ikke å trykkes hardt inn, og de to testknappene kan ikke berøres samtidig under testen, ellers vil følsomheten og testresultatene påvirkes.
