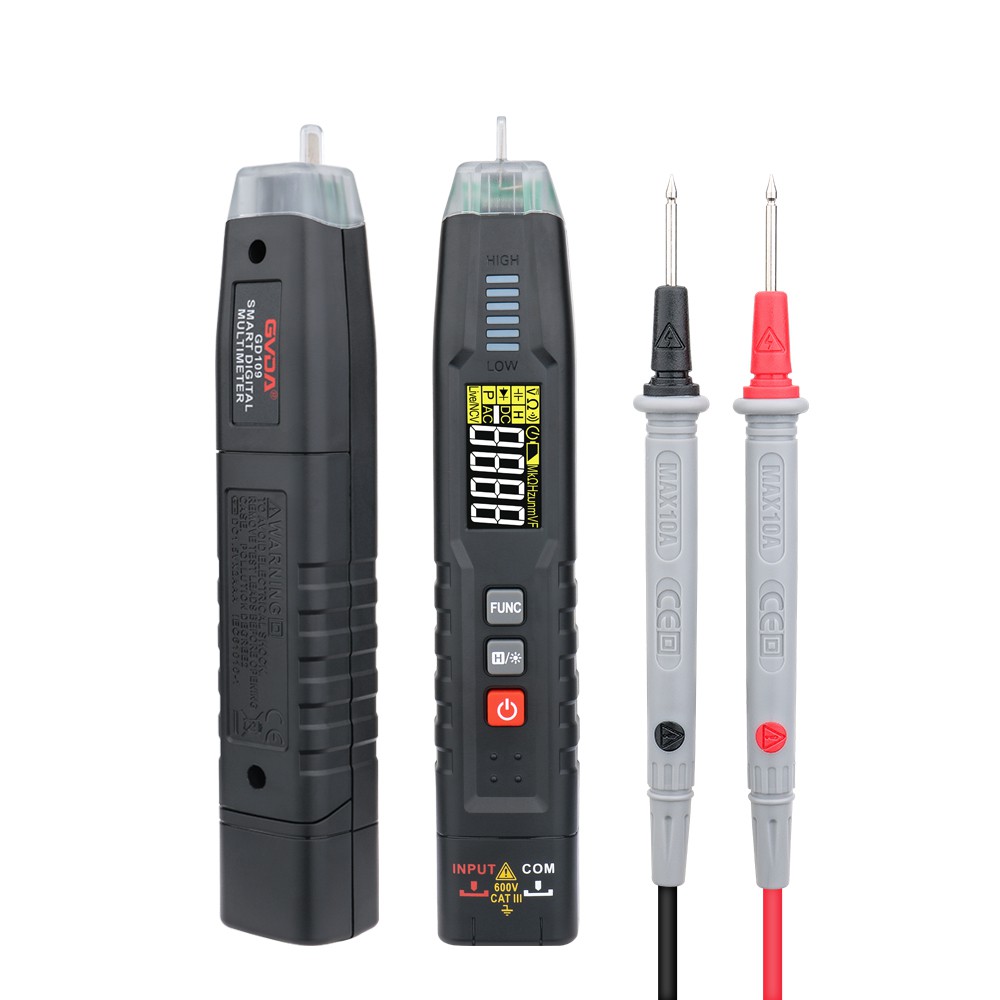

Hvordan bruke et multimeter til å måle kortslutning, åpen krets, kortslutning
Bruk ohm x1 gir, mål de to endene av kretsen. Hvis motstandsverdien er nær null, er det en kortslutning. Hvis det er en viss mengde motstandsverdi (avhengig av belastningen i kretsen), er det ikke en kortslutning. Når spenningen er konstant, jo mindre motstandsverdi, jo større strøm flyter gjennom kretsen. Mål de to endene av kretsen ved å bruke 1k eller 10k ohm-området. Hvis motstanden er uendelig, er det en åpen krets
Grunnprinsippet for et multimeter er å bruke et følsomt magnetoelektrisk DC-amperemeter (mikroamperemeter) som målerhode.
Når en liten strøm går gjennom måleren, vil det være en strømindikasjon. Men målerhodet kan ikke passere høye strømmer, så det er nødvendig å shunt eller redusere spenningen ved å koble noen motstander i parallell eller serie på målerhodet, for å måle strømmen, spenningen og motstanden i kretsen.
Måleprosessen til et digitalt multimeter konverteres til et likespenningssignal av en konverteringskrets, og deretter konverteres det analoge spenningssignalet til et digitalt signal av en analog-til-digital (A/D)-omformer. Deretter telles det av en elektronisk teller, og til slutt vises måleresultatet direkte på skjermen i digital form.
Funksjonen med å måle spenning, strøm og motstand med et multimeter oppnås gjennom konverteringskretsen, mens måling av strøm og motstand er basert på spenningsmåling. Et digitalt multimeter er med andre ord en forlengelse av et digitalt DC-voltmeter.
A/D-omformeren til det digitale DC-voltmeteret konverterer den analoge spenningen i kontinuerlig endring til en digital verdi, som deretter telles av en elektronisk teller for å oppnå måleresultatet. Dekodingsvisningskretsen viser deretter måleresultatet. Den logiske kontrollkretsen koordinerer driften av kontrollkretsen og fullfører hele måleprosessen i rekkefølge under påvirkning av klokken.
prinsipp:
1. Lesenøyaktigheten til pekermålere er dårlig, men prosessen med pekeroscillasjon er relativt intuitiv, og amplituden til svingningshastigheten kan noen ganger objektivt gjenspeile størrelsen på det målte objektet (som f.eks. den svake jitteren fra TV-databussen ( SDL) ved overføring av data); Avlesningen på den digitale måleren er intuitiv, men prosessen med numeriske endringer fremstår som kaotisk og vanskelig å observere.
2. Det er vanligvis to batterier inne i en pekermåler, ett med lavspenning på 1,5V og det andre med høyspenning på 9V eller 15V. Den svarte sonden er den positive terminalen i forhold til den røde sonden. Et 6V eller 9V batteri brukes ofte til digitale klokker. I motstandsområdet er utgangsstrømmen til pekermåleren mye større enn den digitale måleren. Bruk av R × 1 Ω-området kan få høyttaleren til å lage en høy "klikk"-lyd, og bruk av R × 10k Ω-området kan til og med lyse opp lysdioden (LED).
3. I spenningsområdet er den interne motstanden til pekermåleren relativt liten sammenlignet med den digitale måleren, og målenøyaktigheten er relativt dårlig. I noen høyspente mikrostrømsituasjoner er det til og med umulig å måle nøyaktig fordi dens indre motstand kan påvirke den testede kretsen (for eksempel når man måler akselerasjonsspenningen til et TV-katodestrålerør, kan den målte verdien være mye lavere enn den faktiske verdi). Den interne motstanden i spenningsområdet til en digital måler er veldig høy, i det minste i megaohm-området, og har liten innvirkning på den testede kretsen. Den ekstremt høye utgangsimpedansen gjør den imidlertid utsatt for påvirkning av indusert spenning, og dataene som måles i enkelte situasjoner med sterk elektromagnetisk interferens kan være falske.
