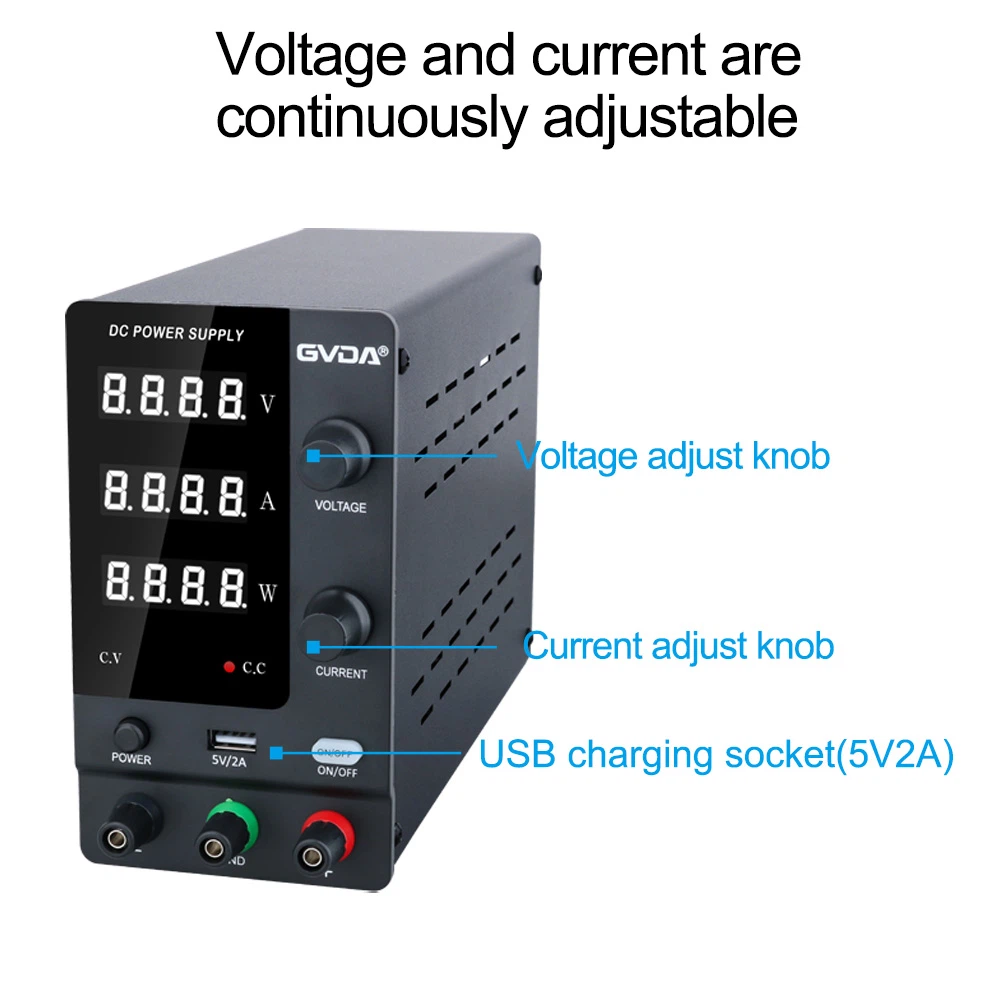

Introduksjon til tekniske indikatorer for DC regulert strømforsyning
Utgangsspenningsområde
Utgangsspenningsområdet som kan fungere normalt under forholdene til DC regulert strømforsyning. Den øvre grensen for denne indikatoren er spesifisert av maksimal inngangsspenning og minimum inngangs-utgangsspenningsforskjell, mens dens nedre grense bestemmes av referansespenningsverdien inne i den DC-regulerte strømforsyningen.
Maksimal inngangs- og utgangsspenningsforskjell
Denne indikatoren representerer den maksimalt tillatte spenningsforskjellen mellom inngang og utgang under normale arbeidsforhold for den DC-regulerte strømforsyningen. Verdien avhenger hovedsakelig av tålespenningsindeksen til den interne justeringstransistoren til den DC-regulerte strømforsyningen.
Minimum inngangs- og utgangsspenningsforskjell
Denne indikatoren representerer den minste inngangs-utgangsspenningsforskjellen som kreves for å sikre normale arbeidsforhold for likestrømforsyningen.
Utgangslaststrømområde
Utgangslaststrømområdet kalles også utgangsstrømområdet. Innenfor dette strømområdet skal den DC-regulerte strømforsyningen kunne sikre at den oppfyller indikatorene gitt i indikatorspesifikasjonen.
Spenningsregulering SV
Spenningsreguleringshastigheten er en viktig indikator som karakteriserer spenningsstabiliseringsytelsen til en DC-regulert strømforsyning. Det kalles også spenningsreguleringskoeffisienten eller stabilitetskoeffisienten. Den representerer i hvilken grad utgangsspenningen VO til den DC-regulerte strømforsyningen er stabil når inngangsspenningen VI endres. Det er vanligvis uttrykt som Uttrykt som en prosentandel av den relative endringen i inngangs- og utgangsspenning per enhet utgangsspenning. Formelen for spenningsreguleringshastigheten er vist i figur 2-2-1.
Gjeldende forskrift SI
Gjeldende reguleringshastighet er en viktig selvindeks som gjenspeiler belastningskapasiteten til den DC-regulerte strømforsyningen, og kalles også strømstabilitetskoeffisienten. Det representerer evnen til en DC-regulert strømforsyning til å undertrykke svingninger i utgangsspenningen forårsaket av endringer i laststrømmen (utgangsstrømmen) når inngangsspenningen forblir uendret. Under forholdene med spesifiserte laststrømendringer, måles den vanligvis i enhetsutgangsspenning. Prosentandelen av endringsverdien for utgangsspenningen representerer gjeldende reguleringshastighet for den DC-regulerte strømforsyningen. Formelen for gjeldende reguleringssats er vist i figur 2-2-2.
Ripple avvisningsforhold SR
Rippelundertrykkelsesforholdet reflekterer evnen til den DC-regulerte strømforsyningen til å undertrykke nettspenningen som innføres ved inngangsenden. Når inngangs- og utgangsbetingelsene til den DC-regulerte strømforsyningen forblir uendret, beregnes ofte ripple-undertrykkelsesforholdet som inngangsrippelspenningens topp-toppverdi og topp-til-topp-forholdet til utgangs-rippelspenningen uttrykkes vanligvis i desibel, men noen ganger kan det også uttrykkes som en prosentandel, eller direkte som forholdet mellom de to.
TemperaturstabilitetK
Temperaturstabiliteten til den integrerte DC-stabiliserte strømforsyningen er basert på den relative endringen i utgangsspenningen til den DC-stabiliserte strømforsyningen innenfor det spesifiserte maksimale variasjonsområdet for driftstemperaturen til den DC-stabiliserte strømforsyningen (Tmin Mindre enn eller lik Mindre enn eller lik Tmax).
Maksimal inngangsspenning
Det er den maksimale inngangsspenningen som sikrer sikker drift av den DC-regulerte strømforsyningen.
Maksimal utgangsstrøm
Det er den maksimale utgangsstrømmen som er tillatt for å sikre sikker drift av spenningsregulatoren.
