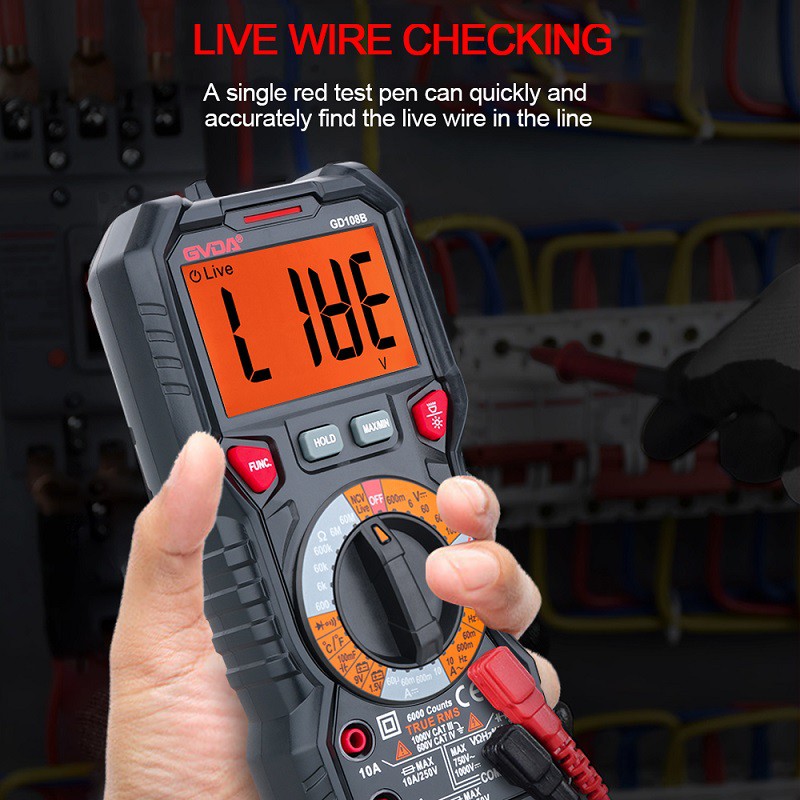

Måling av transistorer med multimeter
Sett inn pennen i samme posisjon som ovenfor; Prinsippet er det samme som for en diode. Forutsatt at pinne A er basen, koble den svarte sonden til den pinnen og den røde sonden til henholdsvis de to andre pinnene; Hvis begge målingene er rundt 0.7V, kobler du den røde pennen til pinne A og den svarte pennen til de to andre pinnene. Hvis begge viser "1", er pinne A basen, ellers må den måles på nytt, og denne transistoren er en PNP-transistor. Så hvordan bestemme samleren og emitteren? Hva skal jeg gjøre hvis en digital måler ikke kan bruke pekersving til å bestemme som en pekermåler? Vi kan bruke "hFE"-giret til å bestemme: Sett først giret til "hFE", og du kan se en rad med små stikkontakter ved siden av giret, som brukes til å måle PNP- og NPN-rør. Rørtypen er bestemt tidligere. Sett basen inn i det tilsvarende "b"-hullet av rørtypen, og sett inn de to andre pinnene i henholdsvis "c"- og "e"-hullene. På dette tidspunktet kan verdien leses, altså
verdi; Fest basen igjen og bytt om de to andre pinnene; Sammenlign to avlesninger, og posisjonen til pinnen med den største avlesningen tilsvarer overflaten "c" og "e".
Tips: Metoden ovenfor kan bare måle små rør direkte, slik som 9000-serien. For å måle store rør kan ledningsmetoden brukes, som går ut på å bruke små ledninger for å føre ut de tre pinnene. Dette gjør det mye mer praktisk.
Måling av motstand
Sett sonden inn i "COM"- og "V Ω"-hullene, vri knappen til ønsket område i "Ω", og koble sonden til metalldelene i begge ender av motstanden.
vær forsiktig:
1. Hvis den målte motstandsverdien overskrider maksimumsverdien for det valgte området, vil et overområde "1" vises, og et høyere område bør velges. For motstander større enn 1M Ω eller høyere, tar det noen sekunder før avlesningen stabiliseres, noe som er normalt
2. Når den ikke er riktig tilkoblet, for eksempel i en åpen kretssituasjon, viser instrumentpanelet "1"
3. Når du sjekker impedansen til den testede kretsen, er det nødvendig å sikre at alle strømkilder i den testede kretsen er fjernet og alle kondensatorer utlades. Hvis det er strømkilder og energilagringskomponenter i den testede kretsen, vil det påvirke korrektheten til kretsimpedanstesten.
4. 200M Ω tannhjulet til et multimeter har 10 ord når det er kortsluttet. Når du måler en motstand, skal disse 10 ordene trekkes fra måleavlesningen. Når du måler en motstand, viser den 101,0, og 10 ord skal trekkes fra 101,0. Den faktiske motstanden til den testede komponenten er 100,0, som er 100M Ω.
5. Under måling kan du berøre motstanden med hånden, men ikke røre begge ender av motstanden samtidig - menneskekroppen er en leder med stor, men begrenset motstand.
