Multimeter serie eller parallellkobling AC gir for å måle spenning
Multimeteret måler spenning parallelt og måler strøm i serie. Dette gjelder enten det er AC eller DC. Den interne motstanden i spenningsområdet til multimeteret er nær uendelig, så hvis du velger spenningsområdet og kobler multimeteret i serie i kretsen, vil det faktisk ikke være strøm i kretsen eller Det sies at strømmen er veldig liten, så ingen data kan måles. For gjeldende rekkevidde er den interne motstanden nær 0, så å koble den i serie i kretsen vil ikke påvirke driften av påfølgende elektriske apparater.
Imidlertid, hvis feil strømnivå er valgt og koblet parallelt i kretsen, slik som situasjonen spurt av spørsmålet, hvis spenningsnivået endres til gjeldende nivå og de to endene av 220V strømforsyningen er koblet parallelt, dette er ganske farlig. En direkte kortslutning kan oppstå, og multimeteret eller linjene er alle utbrent.
Spenningsnivået er relativt trygt å måle. Selv om det er seriekoblet i en krets, vil det ikke være like skadelig som om strømnivået er koblet feil. Vi bruker et multimeter til å måle noen data, så vi må tenke på hvordan vi gjør det før vi måler. Mål.
Enten den er koblet i serie eller parallelt, må vi først forstå prinsippet om å måle AC-spenning med et multimeter. Multimeterhodet kan bare passere likespenning, det vil si at det kun kan måle likespenning. Så hvorfor kan den måle AC-spenning? Det er fordi det er en likeretterkrets inne i multimeteret. Bruk Den ensrettede ledningsevnen til dioden endrer AC-signalet til et DC-signal, slik at AC-spenningen kan måles. Med andre ord måler AC-området til multimeteret 220V husholdningsspenningen, som er en parallellkrets.
Prinsipp for AC spenningsmåling: Når et multimeter måler AC spenning, er det en halvbølge likeretterkrets inne i multimeteret. Ved måling av vekselspenning blir vekselspenningen likrettet til likespenning og går deretter gjennom to meter. Til slutt, i henhold til DC-spenningen, måles AC-spenningen ved størrelsen på AC-spenningen, og AC-spenningen som vises av multimeteret er ikke den øyeblikkelige verdien av AC-strømmen, men gjennomsnittsverdien over en tidsperiode, dvs. , den effektive verdien. Faktisk er innsiden av et multimeter ikke bare så enkelt. Den forsterker også signalet gjennom en operasjonsforsterker, utfører analog-til-digital konvertering etter sampling, og det endelige resultatet vises på skjermen.

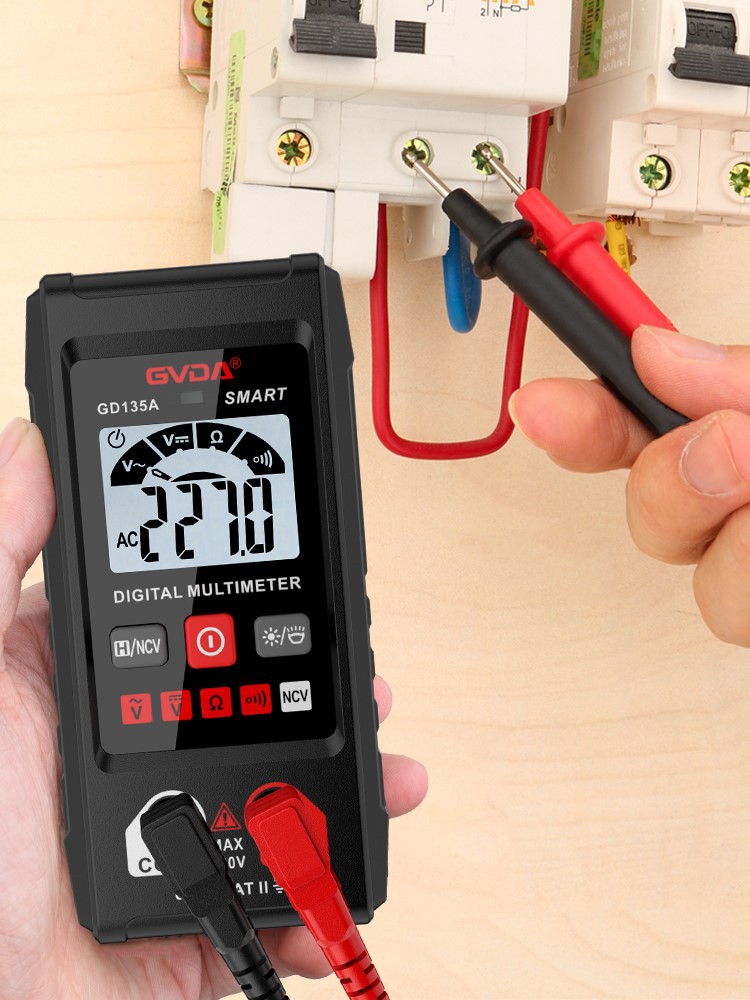

Når du måler 220V-spenningen hjemme, trenger du bare å velge AC-området. Følgende er et Fluke digitalt multimeter. Sett inn de svarte og røde testledningene i de tilsvarende posisjonene og koble dem direkte til strømnettets nøytrale linje. Det er ikke nødvendig å skille mellom hvilken som er den aktive linjen og hvilken som er den nøytrale linjen. , kan spenningen leses direkte
