Hvilke faktorer må vurderes ved valg av regulert strømforsyning

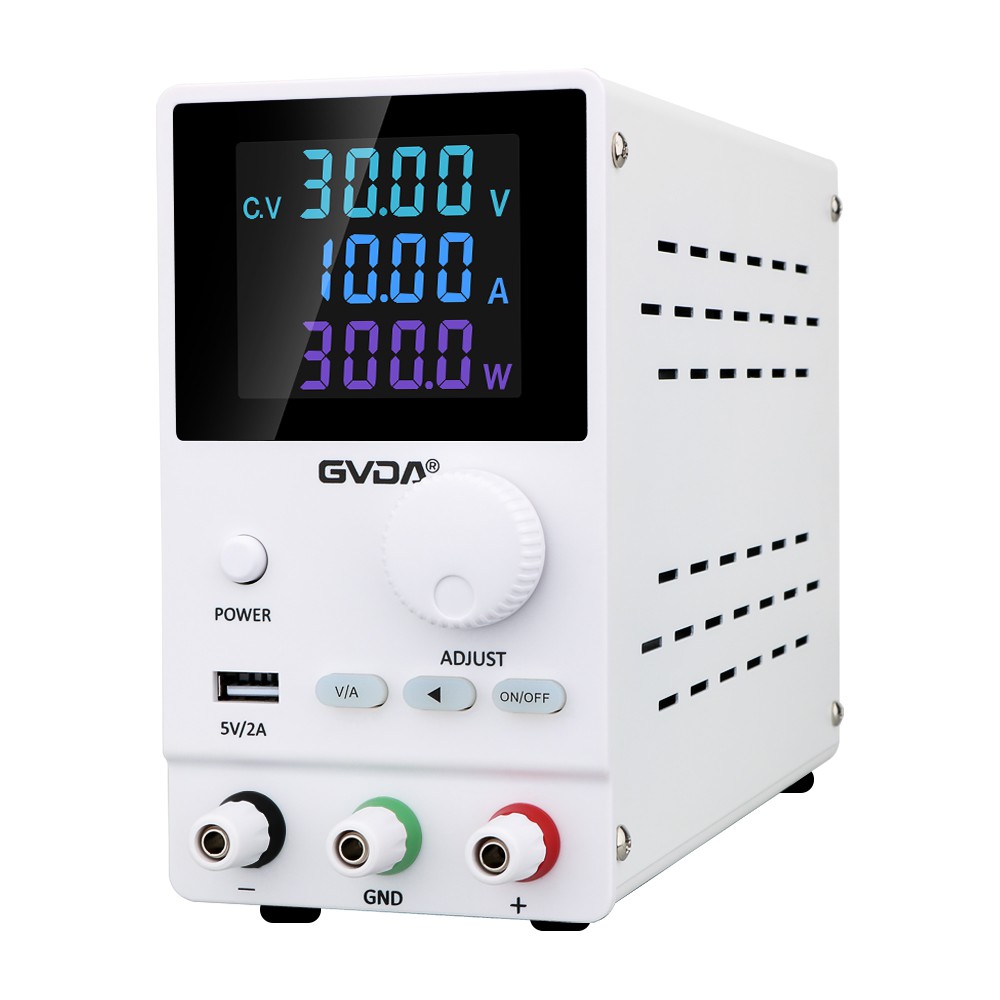

For ingeniører er valget av byttestrømforsyning en prosess som må fullføres hver gang de planlegger en strømforsyning. Det er et enkeltvalgsspørsmål på overflaten, men før det endelige utvalget må ingeniører vurdere mange faktorer. Selvfølgelig tenkte vi på det i første øyeblikk. Det vil være et spørsmål om kostnad. Det jeg vil forklare i dagens artikkel er at i prosessen med å bytte strømforsyningsvalg, i tillegg til kostnadene, må vi ta hensyn til noen interne faktorer for å velge den mest passende strømmodulen.
Når det gjelder valg av byttestrømforsyningsmoduler, må vi være oppmerksomme og vurdere mange regler. For eksempel er den nominelle verdien av forsikringstråd 1A, som refererer til målet ved 25 grader, men hvis utstyret fungerer ved 50 grader, kan den nominelle verdien av forsikringstråd være lavere enn 1A, og designmarginen ved denne temperaturen må velges Større. På samme måte er 1mH av induktansen ikke alltid 1mH, den er på 1kHz, hvis du bruker den på 1MHz, er verdien på 1mH induktansen sendt av prosessoren ikke 1mH, fordi ved 1M induktansspolen Distribuert kapasitans initialt spiller en stor rolle, noe som vil oppveie noe av induktansen. Innsettingstapet til filteret IL=25dB er når MHz Rs/RL=50 ohm (kildeimpedans og lastimpedans), men i praksis er det vanskelig å oppnå impedansen for å oppfylle dette kravet i vår filterapplikasjon, så 25dB Innsettingstapet vil bli kraftig redusert. Perler, kondensatorer, dioder, motstander... alle har lignende regler. La oss snakke om reglene for å bytte strømforsyningsmodulvalg annet enn kostnad. Det er mange topologier av kraftmoduler, for eksempel flyback, forward, push-pull, half-bridge og full-bridge, som hver er overlegen i visse karakteristiske indikatorer på grunn av sine forskjellige prinsipper.
Her forklarer vi bruksreglene for flere typiske topologiske strukturer. Den første er flyback-strømforsyningen. I én syklus av bryteren er det ingen utladning under ladeperioden. På grunn av denne egenskapen er det vanskelig å oppnå utmerket tidsstyring og krusningsegenskaper. Selv om det kan oppnås gjennom stor energilagring Kondensatorer hjelper til med å løse det litt, men prinsipiell defekt er tross alt feil, og mangelen på intelligens kan kompenseres gjennom hardt arbeid, men når man gjør opp for det og støter på kritiske problemer, vil det ikke være i stand til å overvinne en viss hindring. Lekkasjeinduktansen er også stor og andre problemer, men dens fordeler er enkel krets, lav pris, liten størrelse, ingen grunn til å legge til magnetisk tilbakestillingsvikling, og inngangsspenningsordningen er relativt bred. Det er nettopp derfor den står for mer enn 70 prosent av det totale kraftforsyningsmarkedet.
La oss snakke om den topologiske strukturen til andre viktige byttestrømforsyninger i strømforsyningsmarkedet. Utgangsspenningstransientkontrollegenskapene til foroverstrømforsyningen er bedre, og belastningskapasiteten er sterkere, men ulempene er også åpenbare. En stor energilagringsfilterinduktor og en frihjulsdiode brukes, volumet er stort, og den bakre elektromotoriske spenningen til primærspolen til transformatoren er høy. Kravene til koblingsrøret er høye (lett å bryte ned og skade). Push-pull strømforsyningens strømtransiente responshastighet er veldig høy, og spenningsutgangsegenskapene er utmerket. Blant alle topologiske strukturer er det en svitsjingsstrømforsyning med den høyeste utnyttelsesgraden, ingen magnetisk flukslekkasje og enkel drivkrets. Men dens ulempe er at de to koblingsenhetene trenger en høy motstandsspenningsverdi; det er to sett med primærspoler, og push-pull-svitsjingsstrømforsyningen med lav effekt er en ulempe. Hvis de to foroveromformerne ikke er helt symmetriske eller balanserte, vil den akkumulerte forspenningsmagnetismen etter flere sykluser gjøre den magnetiske kjernen full, noe som resulterer i overdreven eksitasjonsstrøm til høyfrekvenstransformatoren, og til og med skade bryterrøret. Utgangseffekten til brobyttestrømforsyningen er veldig stor, arbeidskraften er veldig høy, motstandsspenningsverdien til bryterrøret er relativt lav, og primærspolen til transformatoren trenger bare en vikling. Ulempen er at effekten er lav, det vil være en halvledende region, og tapet er stort.
De ovennevnte problemene er forårsaket av de iboende fordelene og ulempene ved dens topologiske struktur. Selv om vi kan betrakte strømmodulen som en svart boks, er dette også et punkt vi bør være oppmerksom på når vi velger strømforsyning. På grunn av løsningene som kan realisere samme funksjon, kan den ene realiseres enkelt, og den andre kan realiseres med stor innsats.
