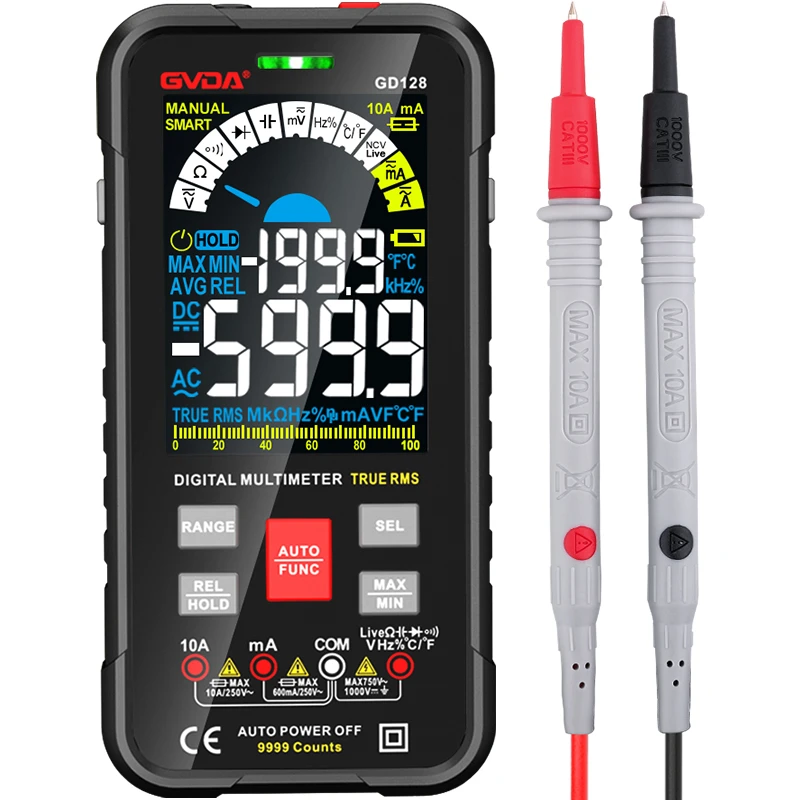

Den interne strukturen til multimeteret er i prinsippet delt inn i tre deler: målerhodet, målekretsen og byttebryteren.
(1) Overskrift
Målerhodet er vanligvis et DC-mikroamperemeter, og dets arbeidsprinsipp kan oppsummeres som: "Avbøyningssynspunktet til pekeren til målerhodet er proporsjonalt med strømmen som flyter gjennom målerhodet". Hovedfunksjonen til multimeteret avhenger i utgangspunktet av hodets funksjon. Følsomheten til målerhodet refererer til likestrømsverdien som strømmer gjennom målerhodet når pekeren på målerhodet avbøyes i full skala. Jo mindre verdi, desto høyere er følsomheten til målerhodet. Jo større indre motstand når du måler spenningen, jo bedre funksjon.
Måleren kan kobles til forskjellige målekretser for å måle en rekke elektrisitet. Ved å bytte bryter kan målerhodet og målekretsen formes til et multimeter.
(2) Målelinje
Målekretsen til multimeteret er en krets som brukes til å konvertere forskjellige målte verdier til fine likestrømmer egnet for måling av målerhodet. Den består av motstander, halvlederkomponenter og batterier.
Målekretsen til multimeteret er den grunnleggende delen av multimeteret, som er sammensatt av flere målekretser som et multi-range DC voltmeter, et multi-range DC amperemeter, et multi-range ohmmeter og et multi-range AC voltmeter . Den kan konvertere forskjellige målte (som strøm, spenning, motstand, etc.) og forskjellige områder til en viss mengde fin likestrøm gjennom en rekke prosesser (som likeretting, shunt, spenningsdeling, etc.) Strømmen mates inn i måleren for måling.
(3) Bytt bryteren
Effekten av å endre bryteren er å velge ulike målelinjer og fullføre utvalget av måletyper og områder. Omkoblingsbryterne er merket med forskjellige gir og rekkevidder.
