Arbeidsprinsipp og klassifisering av klemklokker

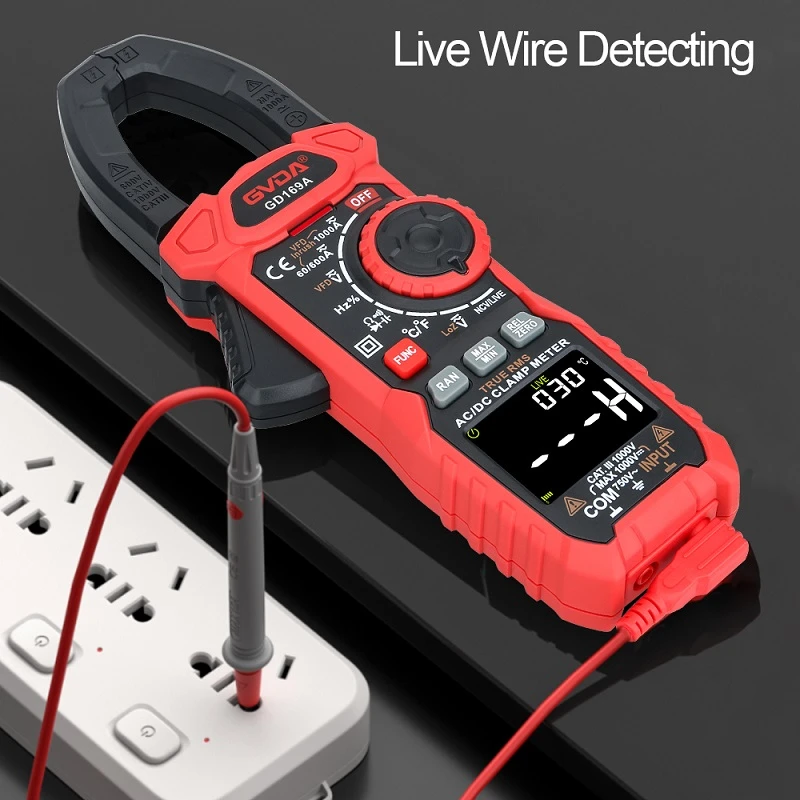

Et klemamperemeter, også kjent som et klemamperemeter, er et instrument som kombinerer en strømtransformator og et amperemeter. Arbeidsprinsippet er det samme som å måle strøm med en strømtransformator. Arbeidsdelen består hovedsakelig av et elektromagnetisk amperemeter og en gjennomgående strømtransformator. Jernkjernen til strømtransformatoren med gjennomgående kjerne er laget til en bevegelig åpning og formet til en klemmeform, derav navnet klemmemeter. Det er et bærbart instrument som direkte kan måle AC-strømmen til en krets uten å koble fra kretsen. Den er veldig praktisk å bruke i elektrisk vedlikehold og er mye brukt.
Arbeidsprinsipp for klemklokke
Arbeidsprinsippet til en klemmemåler er det samme som for en transformator. Primærspolen er en ledning som går gjennom en jernkjerne av klemtype, tilsvarende primærspolen til en 1-dreietransformator, som er en opptrappingstransformator. Sekundærspolen og amperemeteret som brukes til måling danner sekundærkretsen. Når det går vekselstrøm gjennom ledningen, er det denne spolen som genererer et vekselmagnetisk felt, som forårsaker indusert strøm i sekundærkretsen. Størrelsen på strømmen og andelen av primærstrømmen tilsvarer det inverse forholdet mellom vindingene til primær- og sekundærspolene. Et amperemeter av klemmetype brukes til å måle store strømmer. Hvis strømmen ikke er høy nok, kan antall omdreininger av en ledning som går gjennom strømpemeteret økes, og den målte strømmen kan deles på antall omdreininger. Sekundærviklingen til den gjennomgående kjernestrømtransformatoren av klemme-amperemeteret er viklet rundt jernkjernen og koblet til AC-amperemeteret. Dens primære vikling er den målte ledningen som går gjennom midten av transformatoren. Knotten er faktisk en rekkeviddevalgbryter, og nøkkelens funksjon er å åpne og lukke den bevegelige delen av kjernen til den gjennomgående kjernetransformatoren, for å klemme den fast på den målte ledningen. Når du måler strøm, trykk på skiftenøkkelen, åpne klemmen og plasser den målte strømførende ledningen i midten av den gjennomgående kjernestrømtransformatoren. Når det går vekselstrøm gjennom den målte ledningen, induserer den magnetiske fluksen til vekselstrømmen en strøm i sekundærviklingen til transformatoren. Denne strømmen går gjennom spolen til det elektromagnetiske amperemeteret, får pekeren til å avbøyes og indikerer den målte strømverdien på skalaen.
Pincer Table Klassifisering
I henhold til strukturen og formålet kan den deles inn i to typer: transformatortype og elektromagnetisk type. Den mest brukte typen er et transformatorklemmeamperemeter, som består av en strømtransformator og et likeretterinstrument. Den kan kun måle vekselstrøm. Avbøyningen av den bevegelige delen av et elektromagnetisk instrument er uavhengig av polariteten til strømmen, så den kan brukes til både AC- og DC-formål.
Funksjoner av klemmeformet klokke
Klemmemåleren kan endres til forskjellige områder ved å skifte girene på bryteren. Det er imidlertid ikke tillatt å drive med kraft ved girskift. Nøyaktigheten til klemmeformede klokker er vanligvis ikke høy, vanligvis fra 2,5 til 5 nivåer. For enkel bruk finnes det også konverteringsbrytere med ulike områder i måleren for måling av ulike nivåer av strøm og spenning. Klemmemåleren ble opprinnelig brukt til å måle vekselstrøm, men nå har den også funksjoner som måling av vekselstrøm og likespenning, strøm, kapasitans, diode, transistor, motstand, temperatur, frekvens, og så videre.
Hvordan bruke en klemklokke
(1) Mekanisk nulljustering er nødvendig før måling
(2) Velg riktig område, velg først det store området, velg deretter det lille området eller anslå navneskiltverdien.
(3) Når du bruker minimumsrekkeviddemålingen og avlesningen ikke er signifikant, kan den målte ledningen vikles flere omdreininger, og antall omdreininger bør være basert på antall omdreininger i midten av klemmen, deretter avlesningen{{ 1}}den angitte verdien × Rekkevidde/fullt avvik × Antall omdreininger
(4) Etter måling, plasser overføringsbryteren i maksimal rekkevidde.
(5) Ved måling skal den målte ledningen plasseres i midten av klemmen og klemmen skal være tett lukket for å redusere feil.
