Konstant temperatur elektrisk loddebolt design med kjøleindikasjonsfunksjon
Loddebolt er et verktøy som er mye brukt i bransjer som produksjon og service av elektroniske produkter. sammen med
Med utviklingen av teknologi utvikler den automatiske sveiseteknologien til elektroniske produkter også kontinuerlig, men bruken av elektrisk loddejern
Teknologier som manuell lodding og avlodding av komponenter er fortsatt avgjørende. stryker nå
Jern realiserer generelt funksjoner som konstant temperaturkontroll og lekkasjebeskyttelse, og levetiden økes også kraftig. eksistere
Etter daglig bruk av den elektriske loddebolten er resttemperaturen fortsatt relativt høy, og det kan det være
Brenn mennesker, og til og med forårsake farlige ulykker som brann. Mange som bruker elektriske strykejern er vant til å bruke
Det er også fare for brannskader hvis hånden er nær spissen av loddebolten for å føle resttemperaturen til loddebolten. til
For å la brukere intuitivt forstå kjøletilstanden til den elektriske loddebolten etter bruk, unngås det å føle den elektriske strømmen for hånd.
Farer som kan være forårsaket av gjenværende temperatur på loddebolten og brannfarer som kan være forårsaket, designet har en kjøleindikatorfunksjon
dyktig loddebolt.
Analyse av arbeidsprinsippet til det originale elektriske kontaktjernet

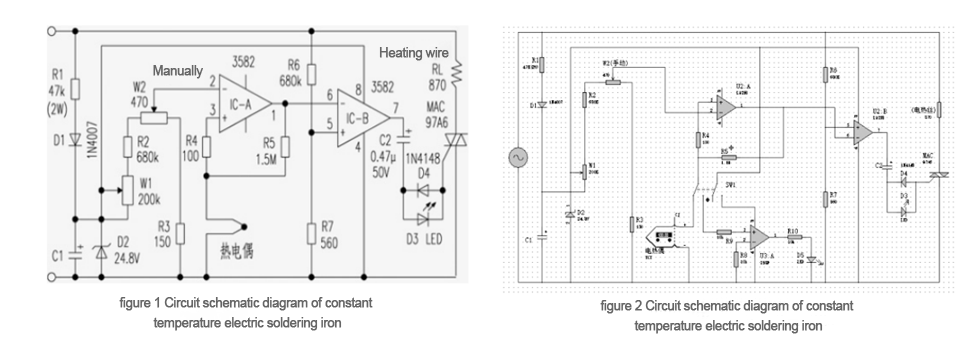

Følgende er arbeidsprinsippet og kretsdiagrammet for et elektrisk loddejern med konstant temperatur (se figur 1). elektrisitet
Etter at AC220V er trappet ned av R1, halvbølge rettet av D1, filtrert av C1 og stabilisert av D2, brukes den som en integrert operasjon
3582 sammenligner strømforsyningsspenningen til enhetens IC og termostatinnstillingsspenningskilden.
Termoelementet brukes som temperatursensor for å oppdage spissen av loddebolten, og temperaturen varierer etter temperaturen.
elektromotorisk kraft. Under arbeid legges den elektromotoriske kraften til pinne ③ på IC-A gjennom motstand R3, som
Det er spenningsinngangsterminalen for termoelementdeteksjon; og ②-pinnen er temperaturinnstillingsspenningen. Ved ②, ③ fot
Etter at spenningen i begge ender er sammenlignet, sendes den ut av pinne ①. Blant dem virker tilbakekoblingsmotstanden R5 på inngangssignalet
Når det svinger i et lite område, er utgangssignalet låst og uendret. Når termoelementet oppdager at temperaturen er lav, ③
Pinnenivået er lavere enn ② pinnenivået, slik at utgangen ① pinne er lavt. Dette gjør igjen IC-B-forsterkeren
⑥-pinnen er relativt lav i forhold til den faste forspenningen ⑤-pinnen, slik at utgangen ⑦-pinnen er høy. Siden IC－B ⑤
Pinnespenningen oppnås ved å dele spenningen på AC220V gjennom R6 og R7. Derfor er frekvensen og fasen helt i samsvar med
AC220V er det samme. Etter å ha sammenlignet nivået på ⑤ pinne med nivået på ⑥ pinne, sendes AC-spenningen ut på ⑦ pinne. Bør
AC-spenningen er koblet antiparallell med D3 og D4 gjennom C2 (fungerer som en triggerspenning til en toveis diode).
Kretsen kontrollerer den toveis tyristoren, og kontrollerer ledningstiden til strømmen som tilføres varmetråden til loddebolten, for å realisere
Nå hensikten med konstant temperaturkontroll.
Forbedringsdesign av elektrisk jernkontrollkrets
Det ovennevnte originale elektriske loddejernet med konstant temperatur er forbedret, og den termoelektriske effekten til termoelementet i kretsen brukes
For å realisere gjenværende temperaturdeteksjon. Mens du kobler fra varmestyringens hovedkrets til den elektriske loddebolten, sett termoelementet
Spenningssignalet ledes til spenningskomparatoren som består av integrert op-forsterker. Når loddebolten avkjøles
På slutten gjør termoelementets utgangsspenning den integrerte operasjonsforsterkerens utgang til et høyt nivå, og indikatorlampen lyser
Det betyr at loddebolten avkjøles; og når avkjølingen av loddebolten slutter, er utgangsspenningen til termoelementet veldig liten,
Utgangsterminalen til den integrerte operasjonsforsterkeren gir ut et lavt nivå, og LED-lyset slukker, noe som indikerer at kjølingen av loddebolten er over.
Gjennom deteksjon av utgangsspenningen til termoelementet kan LED-lyset brukes til å vise temperaturtilstanden, slik at
Få den elektriske loddebolten til å ha en kjøleindikatorfunksjon.
Spesifikk implementeringsprosess
Følgende er arbeidsprinsippet og kretsdiagrammet for den elektriske loddebolten med konstant temperatur med kjøleindikasjon (se figur 2). bruk
Bryteren SW1 innser kontrollen over driften og strømmen av den elektriske loddebolten. Når bryteren SW1 er lukket, vil strømmen
Loddebolten fungerer normalt, og prinsippet er nøyaktig det samme som kretsprinsippet ovenfor, forskjellen er at det loddes
etter slutten.
Når bryteren SW1 slås på etter at sveisingen er fullført. U2: En ③ pinne er koblet fra termoelementet,
Gjør U2:A pin ① utgang høy, og lag deretter U2:B forsterker ⑥ pin i forhold til den faste forspenningen
U2:B ⑤ pinne er høy, slik at utgangen U2:B ⑦ pin alltid er lav. Triac er av
tilstand, varmeledningen er slått av, og loddebolten fungerer ikke. I U2: En ③ bengren og termoelement er frakoblet
Samtidig kobler dobbeltstrømbryteren SW1 termoelementet til U3:A pinne ③, og lager samtidig den integrerte operasjonsforsterkeren
Pin ⑧ på U3:A strømforsyning er koblet til strømledningen, U3:A begynner å fungere, og når kjølingen av loddebolten ikke er fullført,
Termoelementets utgangsspenning gjør U3:A ③ pinspenning høyere enn ② pinspenning, noe som gjør U3:A ① pinne
Utgang høyt nivå, lys opp LED-en etter å ha passert gjennom strømbegrensningsmotstanden R10; når temperaturen på loddeboltspissen synker til settet
temperatur, termoelementets utgangsspenning gjør at U3:A pin ③ pin spenning i forhold til ② pin spenning blir
lav, slik at U3:A ①-pinnen gir ut lavt nivå, og LED-lyset D5 slukker, og dermed avkjøles
Indikasjon
