Introduksjon til tekniske spesifikasjoner for digitale multimetre

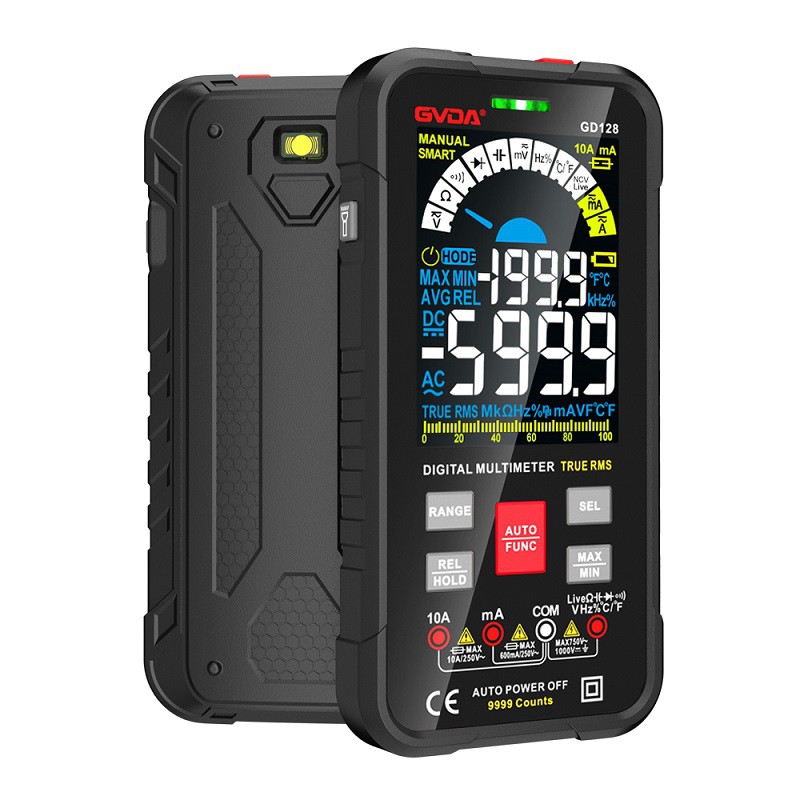

1. Antall displaysifre og displayegenskaper
Visningssifrene til et digitalt multimeter er vanligvis 31/2 til 81/2 sifre. Det er to prinsipper for å bestemme visningssifrene til et digitalt instrument:
Det ene er at antallet sifre som kan vise alle tall fra 0 til 9, er et heltall;
Den andre er at den numeriske verdien til brøksifferet er representert av det høye sifferet i den store visningsverdien som teller. Ved full skala er verdien 2000, noe som indikerer at instrumentet har 3 heltall. Telleren til desimalsifferet er 1, og nevneren er 2, så det kalles 31/2 siffer, uttalt som "tre og et halvt siffer". Det høye sifferet kan bare vise 0 eller 1 (0 vises vanligvis ikke).
Den høye biten * av et 32/3-siffer (uttales som "tre og to-tredjedels sifre") digitalt multimeter kan bare vise 0-2 sifre, så den store visningsverdien * er ± 2999. I samme situasjon er det er 50 prosent høyere enn grensen for et 31/2-sifret digitalt multimeter, spesielt verdifullt for måling av 380V AC-spenning.
For eksempel, når du måler strømnettspenning med et digitalt multimeter, kan det høyeste sifferet i et vanlig 31/2-sifret digitalt multimeter bare være 0 eller 1. For å måle 220V eller 380V strømnettspenning, kan bare tre sifre være vises, og oppløsningen for dette området er bare 1V.
Ved å bruke et 33/4-bit digitalt multimeter for å måle nettspenning, kan den høye biten derimot vise 0-3, som kan vises i fire sifre med en oppløsning på 0.1V, som er det samme som et 41/2-bit digitalt multimeter.
Universelle digitale multimetre tilhører generelt håndholdte multimetre med 31/2-sifret display. 41/2, 51/2 sifre (under 6 sifre) digitale multimetre er delt inn i to typer: håndholdte og stasjonære. De fleste stasjonære digitale multimetre med 61/2 sifre eller mer tilhører kategorien.
Det digitale multimeteret tar i bruk avansert digital skjermteknologi, med tydelig og intuitiv visning og nøyaktig avlesning. Det sikrer ikke bare objektiviteten til avlesningene, men samsvarer også med folks lesevaner, og kan forkorte lese- eller opptakstiden. Disse fordelene har ikke tradisjonelle analoge (dvs. peker) multimetre.
2. Nøyaktighet
Nøyaktigheten til et digitalt multimeter er kombinasjonen av systematiske og tilfeldige feil i måleresultatene. Den representerer graden av konsistens mellom den målte verdien og den sanne verdien, og reflekterer også størrelsen på målefeilen. Generelt sett, jo høyere nøyaktighet, jo mindre målefeil, og omvendt.
Det er tre måter å uttrykke nøyaktighet på, som følger:
Nøyaktighet=± (a prosent RDG pluss b prosent FS) (2.2.1)
Nøyaktighet=± (en prosent RDG pluss n ord) (2.2.2)
Nøyaktighet=± (en prosent RDG pluss b prosent FS pluss n ord) (2.2.3)
I ligning (2.2.1) representerer RDG leseverdien (dvs. visningsverdi), FS representerer fullskalaverdien, forrige element i parentes representerer den omfattende feilen til A/D-omformeren og funksjonsomformeren (som spenningsdeler, splitter, sann RMS-omformer), og sistnevnte element er feilen forårsaket av digital prosessering.
I ligning (2.2.2) er n endringen i kvantiseringsfeil reflektert i det siste sifferet. Hvis feilen til n ord konverteres til en prosentandel av full skala, blir det ligning (2.2.1). Ligning (2.2.3) er ganske unik, og noen produsenter bruker dette uttrykket. En av de to siste representerer feil introdusert av andre miljøer eller funksjoner.
Nøyaktigheten til et digitalt multimeter er mye bedre enn det til et analogt pekermultimeter. Tar nøyaktighetsindeksen for det grunnleggende området for måling av likespenning som et eksempel, kan den nå ± {{0}},5 prosent for 3 og en halv bit, og 0,03 prosent for 4 og en halv bit.
For eksempel OI857 og OI859CF multimetre. Nøyaktigheten til et multimeter er en veldig viktig indikator, som gjenspeiler kvaliteten og prosessevnen til multimeteret. Et multimeter med dårlig nøyaktighet er vanskelig å uttrykke den sanne verdien, noe som lett kan føre til feilvurdering i målingen.
3. Oppløsning (oppløsning)
Spenningsverdien som tilsvarer det siste ordet i lavspenningsområdet til et digitalt multimeter kalles oppløsning, som gjenspeiler instrumentets følsomhet.
Oppløsningen til digitale instrumenter øker med antall viste sifre. Høyoppløsningsindikatorene som et digitalt multimeter med forskjellige sifre kan oppnå er forskjellige, for eksempel et 31/2-sifret multimeter med 100 μV.
Oppløsningsindeksen til et digitalt multimeter kan også vises ved hjelp av oppløsning. Oppløsning refererer til prosentandelen av * små sifre (unntatt null) og * store sifre som instrumentet kan vise.
For eksempel kan et typisk 31/2-sifret multimeter vise en oppløsning på 1/1999 ≈ 0,05 prosent , med et lite tall på 1 og et stort antall på 1999.
Det skal påpekes at oppløsning og nøyaktighet hører til to forskjellige begreper. Førstnevnte karakteriserer instrumentets "følsomhet", det vil si evnen til å "gjenkjenne" små spenninger; Sistnevnte gjenspeiler "nøyaktigheten" til målingen, det vil si graden av konsistens mellom måleresultatene og den sanne verdien.
De to er ikke nødvendigvis relatert, så de kan ikke forveksles, enn si feilaktig anta at oppløsning (eller oppløsning) ligner nøyaktighet, som avhenger av den omfattende feilen og kvantiseringsfeilen til den interne A/D-omformeren og funksjonsomformeren til instrumentet .
Fra et måleperspektiv er oppløsning den "virtuelle" indikatoren (uavhengig av målefeil), mens nøyaktighet er den "ekte" indikatoren (som bestemmer størrelsen på målefeil). Derfor er det ikke mulig å øke antall skjermsifre vilkårlig for å forbedre oppløsningen til instrumentet.
4. Måleområde
I et multifunksjonelt digitalt multimeter har ulike funksjoner tilsvarende maksimums- og minimumsverdier som kan måles. For eksempel, med et 41/2-sifret multimeter, er testområdet for likespenningsområdet 0.01mV til 1000V.
5. Målehastighet
Antall ganger et digitalt multimeter måler mengden elektrisitet som måles per sekund kalles målehastigheten, og enheten er "ganger/s. Det avhenger hovedsakelig av konverteringsraten til A/D-omformeren.
Noen håndholdte digitale multimetre bruker målesykluser for å indikere målehastigheten. Tiden det tar å fullføre en måleprosess kalles målesyklusen.
Det er en motsetning mellom målehastighet og nøyaktighetsindikatorer, vanligvis jo høyere nøyaktighet, jo lavere målehastighet, og det er vanskelig å balansere de to. For å løse denne motsetningen, kan forskjellige displaysifre eller målehastighetskonverteringsbrytere settes på samme multimeter:
Legg til et raskt måleområde for A/D-omformere med raskere målehastigheter; Ved å redusere antall visningssiffer kan målehastigheten økes betydelig. Denne metoden er for tiden ofte brukt og kan møte behovene til ulike brukere for målehastighet.
6. Inngangsimpedans
Ved måling av spenning bør instrumentet ha høy inngangsimpedans, slik at strømmen som trekkes fra den målte kretsen under måleprosessen er minimal og ikke påvirker arbeidstilstanden til den målte kretsen eller signalkilden, noe som kan redusere målefeil.
For eksempel er inngangsmotstanden til et 31/2-bit håndholdt digitalt multimeter i likespenningsområdet vanligvis 10 μ Ω. AC-spenningsområdet påvirkes av inngangskapasitansen, og inngangsimpedansen er generelt lavere enn DC-spenningsområdet.
Ved måling av strøm bør instrumentet ha svært lav inngangsimpedans, noe som kan minimere instrumentets innvirkning på den målte kretsen så mye som mulig etter å ha blitt koblet til den målte kretsen. Men når du bruker strømområdet til et multimeter, på grunn av den lille inngangsimpedansen, er det lettere å brenne instrumentet. Vær forsiktig når du bruker den.
