Måletrinn og ferdigheter til klemmemeter
Amperemeteret består av en strømtransformator og et amperemeter. Det er et instrument som brukes til å måle strømmen til en elektrisk krets som går, og den kan måle vekselstrømmen uten strømbrudd.

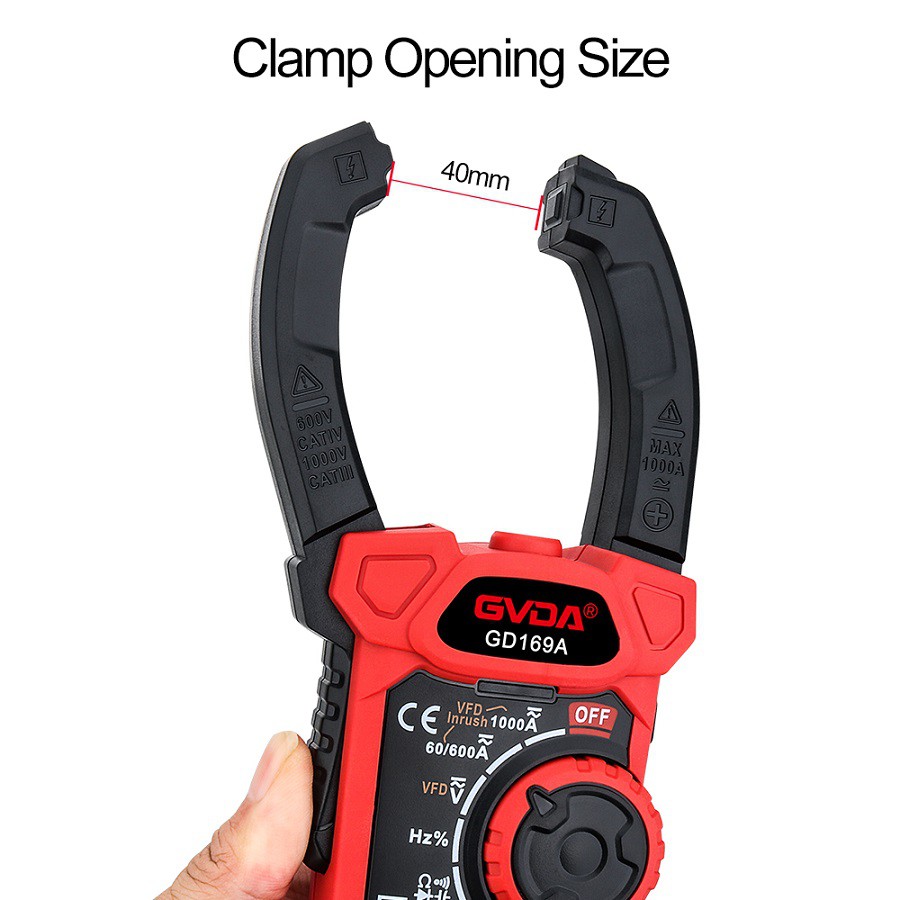

Jernkjernen til transformatoren er laget til en bevegelig åpning og er formet som en tang, og den bevegelige delen er forbundet med håndtaket. Når håndtaket gripes godt, åpnes jernkjernen til strømtransformatoren (som vist med den doble stiplede linjen på figuren), og ledningen som skal testes kan plasseres i kjevene, og den strømførende ledningen blir primærviklingen til strømtransformatoren. Når kjevene er lukket, passerer en vekslende magnetisk fluks gjennom jernkjernen til strømtransformatoren, og en indusert strøm genereres i sekundærviklingen til transformatoren. ) Amperemeteret er koblet til begge ender av sekundærviklingen, og strømmen indikert med pekeren er proporsjonal med arbeidsstrømmen som er klemt inn i den strømførende ledningen, og den målte strømverdien kan leses direkte fra skiven. Amperemeteret består i hovedsak av en strømtransformator, en klemnøkkel og en likeretterende magnetoelektrisk reaksjonskraftmåler.
Målemetode for klemmemeter
1. Forberedelse før testen
Ta en titt på kjevene. Kjevene på instrumentet skal være rene. Hvis det er noe rusk eller olje, bør det ryddes opp i tide for å sikre at den magnetiske kretsen er strengt lukket og at måleresultatene er nøyaktige. For det andre, se på pekeren. Observer posisjonen til pekeren, hvis den ikke er på null, utfør mekanisk nulljustering.
2. Måletrinn
Trinn 1: Velg området
Anslå først størrelsen på den målte strømmen, og juster bryteren til den nødvendige målefilen. Hvis det er umulig å estimere størrelsen på den målte strømmen, mål først med den høyeste rekkeviddefilen, og juster deretter til et passende område i henhold til målesituasjonen.
Det andre trinnet: åpningslinje
Det viktigste med operasjonen er å holde godt i håndtaket, åpne kjevene og plassere ledningen under test. For å redusere feil bør den målte ledningen plasseres i midten av kjevene.
Trinn tre: Lukket lesing
Slipp håndtaket, kjevene vil naturlig gå tilbake til tilstanden for nærkontakt, og lese displayet etter at pekeren er stabil. Hvis det er støy, sjekk om kjevene er i tett kontakt, eller gjør det igjen.
Trinn 4: Gå offline
Hold godt i håndtaket og åpne kjevene slik at klemmemåleren er borte fra ledningen. Etter at målingen er fullført, vri bryteren for valgområde til maksimal rekkeviddeposisjon.
Forholdsregler for bruk av klemmeamperemeter
1) Spenningen til kretsen som testes bør være lavere enn nominell spenning til klemmeamperemeteret.
2) Når du måler strømmen til en høyspentledning, bruk isolasjonshansker, bruk isolasjonssko og stå på en isolasjonsmatte.
3) Kjevene skal lukkes tett og rekkevidden kan ikke slås på med strømmen på.
4) Måleområdet bør velges riktig. Når du velger området, bør du velge det store området først, og deretter velge det lille området eller se navneskiltverdien for estimering.
5) Plasser ledningen i midten av kjevene.
6) Etter målingen, sett vekselbryteren på høyeste rekkevidde.
Måleferdigheter til klemmemeter
Ved måling av en liten strøm under 5A, for å forbedre målenøyaktigheten, hvis forholdene tillater det, kan den målte ledningen vikles flere ganger, og deretter settes inn i kjeven for måling. På dette tidspunktet skal den faktiske strømmen være målerstanden delt på antall trådspoler plassert i kjevene.
