I henhold til arbeidstilstanden til justeringsrøret deler vi ofte den regulerte strømforsyningen i to kategorier: lineær regulert strømforsyning og bytteregulert strømforsyning. I tillegg er det en liten strømforsyning som bruker et Zener-rør.
Den lineære regulerte strømforsyningen nevnt her refererer til den DC regulerte strømforsyningen der justeringsrøret fungerer i en lineær tilstand. Justeringsrøret fungerer i en lineær tilstand, som kan forstås som følger: RW (se analysen nedenfor) er kontinuerlig variabel, det vil si lineær. I byttestrømforsyningen er det annerledes. Bryterøret (i koblingsstrømforsyningen refererer vi generelt til justeringsrøret som koblingsrøret) fungerer i to tilstander: på og av: på - motstanden er veldig liten; av - motstanden er veldig høy stor. Røret som opererer i svitsjetilstand er åpenbart ikke i en lineær tilstand.

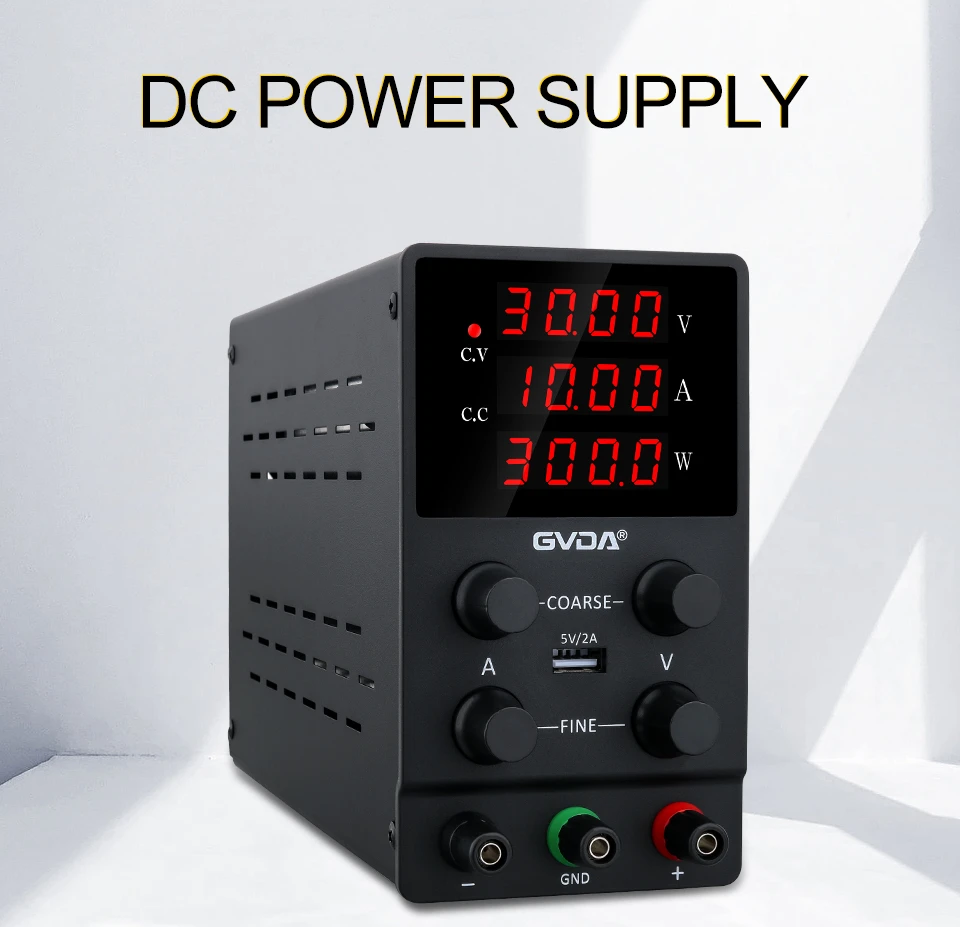

Lineær regulert strømforsyning er en type DC regulert strømforsyning som ble brukt tidligere. Egenskapene til den lineære regulerte DC-strømforsyningen er: utgangsspenningen er lavere enn inngangsspenningen; responshastigheten er rask, utgangsbølgen er liten; støyen som genereres av arbeidet er lav; effektiviteten er lav (LDO som ofte sees nå ser ut til å løse effektivitetsproblemet); Varmen er stor (spesielt strømforsyningen med høy effekt), som indirekte tilfører termisk støy til systemet.
Den variable motstanden RW og lastmotstanden RL danner en spenningsdelerkrets, og utgangsspenningen er:
Uo=Ui×RL/(RW pluss RL), så ved å justere størrelsen på RW, kan størrelsen på utgangsspenningen endres. Merk at i denne formelen, hvis vi bare ser på verdiendringen til den justerbare motstanden RW, er utgangen til Uo ikke lineær, men hvis vi ser på RW og RL sammen, er den lineær. Merk også at bildet vårt ikke tegner RW-terminalen til venstre, men til høyre. Selv om det ikke er noen forskjell fra formelen, er den tegnet til høyre, men den reflekterer bare konseptet "sampling" og "feedback" - de fleste av de faktiske strømforsyningene fungerer i modusen for sampling og tilbakemelding. feedforward-metoder er sjelden, eller til og med brukt, det er bare en hjelpemetode.
La oss fortsette: Hvis vi bruker en triode- eller felteffekttransistor for å erstatte varistoren i figuren, og kontrollerer motstanden til denne "varistoren" ved å detektere størrelsen på utgangsspenningen, slik at utgangsspenningen forblir konstant, så har vi formålet med spenningsstabilisering er oppnådd. Denne triode- eller felteffekttransistoren brukes til å justere spenningsutgangen, så det kalles et justeringsrør.
