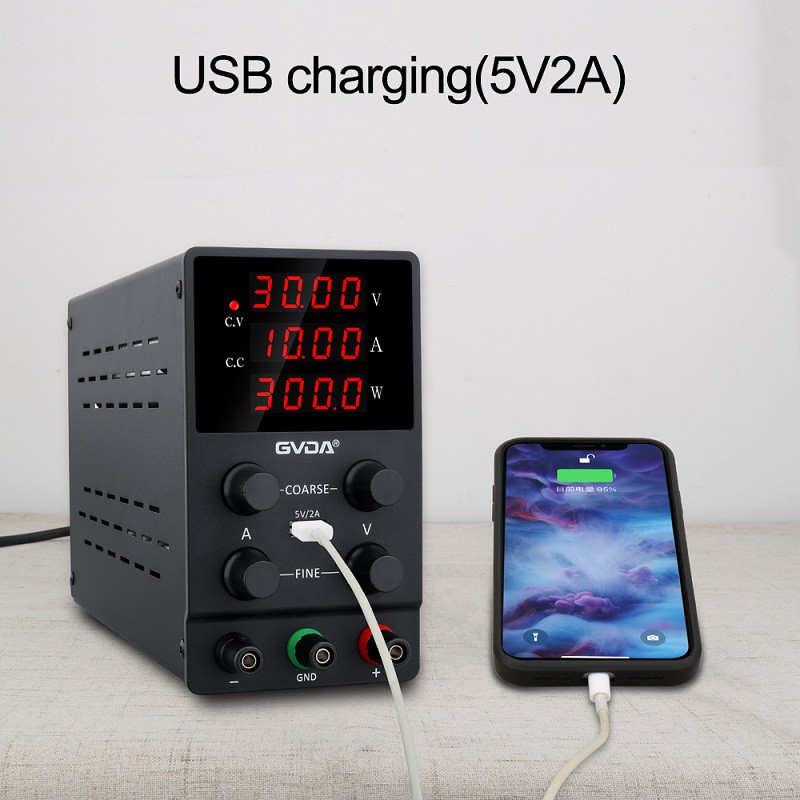

Den spesifikke kretsen for byttestrømforsyning består av følgende kategorier
(1) Buck-krets - nedtrappende chopper, dens gjennomsnittlige utgangsspenning Uo er mindre enn inngangsspenningen Ui, og polariteten er den samme.
(2) Boost-krets - boost-chopper, dens gjennomsnittlige utgangsspenning Uo er større enn inngangsspenningen Ui, og polariteten er den samme.
(3) Buck-Boost krets - buck eller boost chopper, dens gjennomsnittlige utgangsspenning Uo er større enn eller mindre enn inngangsspenningen Ui, polariteten er motsatt, og induktansen overføres.
(4) Cuk-krets - buck eller boost chopper, dens gjennomsnittlige utgangsspenning Uo er større enn eller mindre enn inngangsspenningen UI, polariteten er motsatt, og kapasitansen overføres. Dagens soft-switching-teknologi har ført til et kvalitativt sprang i DC/DC. Ulike ECI myk-switchende DC/DC-omformere designet og produsert av VICOR i USA har en maksimal utgangseffekt på 300W, 600W, 800W, etc., og den tilsvarende effekttettheten er (6 , 2, 10, 17) W/ cm3, effektiviteten er (80-90) prosent . Den siste høyfrekvente svitsjestrømmodulen RM-serien som bruker myk svitsjteknologi lansert av Japan NemicLambda Company har en svitsjefrekvens på (200~300) kHz og en effekttetthet på 27 W/cm3. Den bruker en synkron likeretter (MOS-FET i stedet for Xiao Tetky-diode), effektiviteten til hele kretsen økes til 90 prosent.
AC/DC konvertering
AC/DC-konvertering er å konvertere AC til DC, og strømstrømmen kan være toveis. Strømstrømmen fra strømkilden til belastningen kalles "retting", og strømstrømmen fra belastningen tilbake til strømkilden kalles "aktiv omformer". Inngangen til AC/DC-omformeren er 50/60Hz vekselstrøm. Fordi den må rettes opp og filtreres, er en relativt stor filterkondensator avgjørende. Samtidig, på grunn av sikkerhetsstandarder (som UL, CCEE, etc.) og EMC-direktiver restriksjoner (som IEC, FCC, CSA), må AC-inngangssiden legge til EMC-filtrering og bruke komponenter som oppfyller sikkerhetsstandarder, som begrenser miniatyriseringen av AC/DC-strømforsyningen. I tillegg, på grunn av intern høy frekvens, høy spenning og stor strøm, gjør byttehandlingen det vanskeligere å løse problemet med EMC elektromagnetisk kompatibilitet, som også stiller høye krav til utformingen av interne høytetthetsinstallasjonskretser. Av samme grunn øker høyspennings- og høystrømsbrytere strømforbruket og begrenser AC/DC-omformerens modulariseringsprosess, så det er nødvendig å ta i bruk designmetoden for kraftsystemoptimalisering for å få arbeidseffektiviteten til en viss grad av tilfredshet.
AC/DC-konvertering kan deles inn i halvbølgekrets og fullbølgekrets i henhold til ledningsmetoden til kretsen. I henhold til antall strømforsyningsfaser kan den deles inn i enfase, trefase og flerfase. I henhold til arbeidskvadranten til kretsen kan den deles inn i en kvadrant, to kvadranter, tre kvadranter og fire kvadranter.
